无线电表抄表解决方案

2018-04-25 1901 90
分享


一.微功率无线通讯是什么?
微功率无线传输是指利用无线技术进行数据传输的一种方式。无线传输和有线传输是对应的。随着无线技术的日益发展,电力数据无线传输技术应用越来越被接受。其安装方便、灵活性强等特性使得更多企业采用无线传输方式.

二.微功率无线抄表方案的优点
1、无需布线,安装便捷
2、自组网,在一定条件下,节点越多,可选择的路由路径越多,网络可靠性越高。(灵活性强)
3、信道质量不受电网质量的影响,容易保证信道长期可靠性,能适应现场不同电网环境
4、自组网可以寻找射频范围内所有的无线节电,不受电力线拓扑网络的影响
5、无线网络的实时性好,速率较高,便于实现实时性要求高的增值服务,如远程预付费等。
6、在集中器上的无线模块,在远程通道失效的情况下,可以应急与无线手持抄表终端实现现场抄表的功能,比红外速度更快,使用更方便。


三.微功率无线抄表方案适用范围
微功率无线抄表方案适用于大范围,电表相对分散或台区线路质量不理想的地区。如城镇居民小区、工业园区、大型工厂等。

微功率无线抄表方案适用范围
微功率无线抄表方案适用范围


四.微功率无线抄表方案接线图

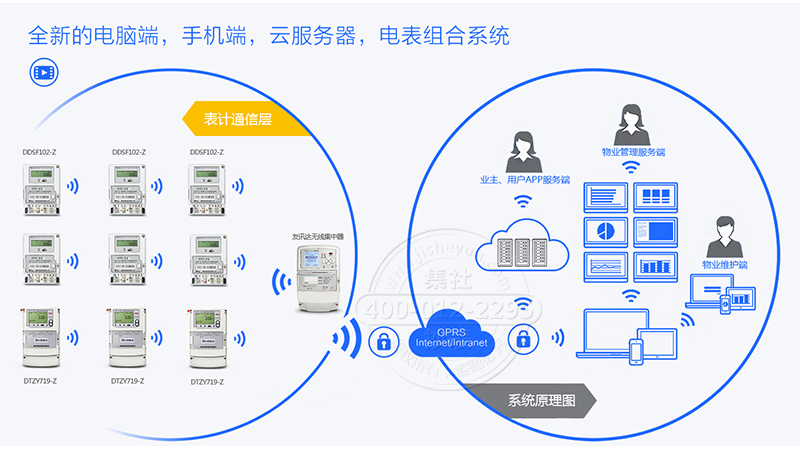

微功率无线抄表方案拓扑图

微功率无线抄表方案拓扑图

五.微功率无线抄表方案使用设备

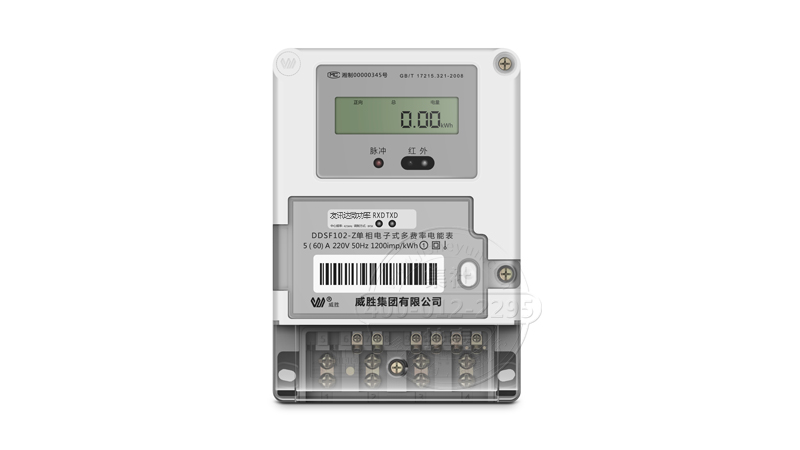

单相微功率无线电表DDSF102-Z

威胜微功率无线电表DDSF102-Z

电能计量功能 可计量有功、正向有功、反向有功等电能
分时计量功能 可分时计量尖、峰、平、谷各时段电量,时段、费率设置
阀 控 功 能 内置继电器,可远程跳闸、合闸、及自动拉合闸
通 讯 接 口 RS-485通讯接口,红外通讯模块,微功率无线通讯规约模块
电 流 规 格 5(40)A ; 10(60)A ; 20(80)A ; 30(100)A
尺 寸(长×宽×厚) 160mm×112mm×71mm

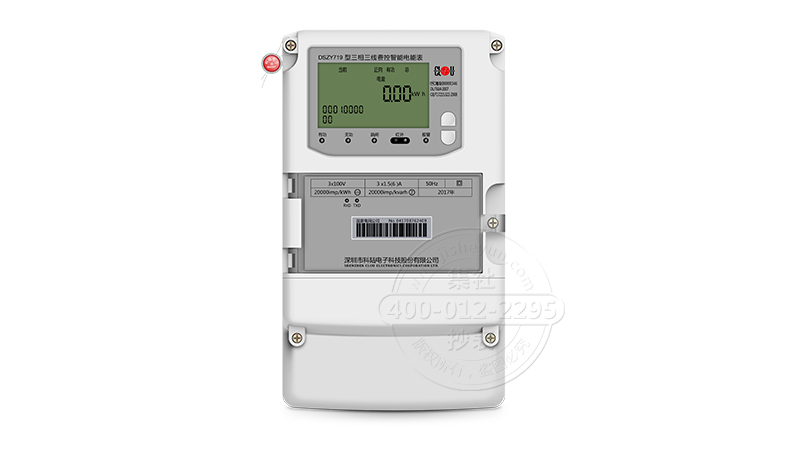

深圳科陆DTZY719

深圳科陆DTZY719-Z

电能计量功能 计量参数功能:可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。
分时计量功能 分时计量正反向有功电量、四象限无功电量及最大需量。
阀 控 功 能 内置继电器,可远程跳闸、合闸、及自动拉合闸
通 讯 接 口 红外通信口、2路RS485通讯接口,微功率无线通讯模块
电 流 规 格 互感式接入式:3×0.3(1.2)A、3×1.5(6)A
直通式接入式:3×10(60)A、3×20(80)A、3×30(100)A
尺 寸(长×宽×厚) 长×宽×厚:265mm×170mm×75mm

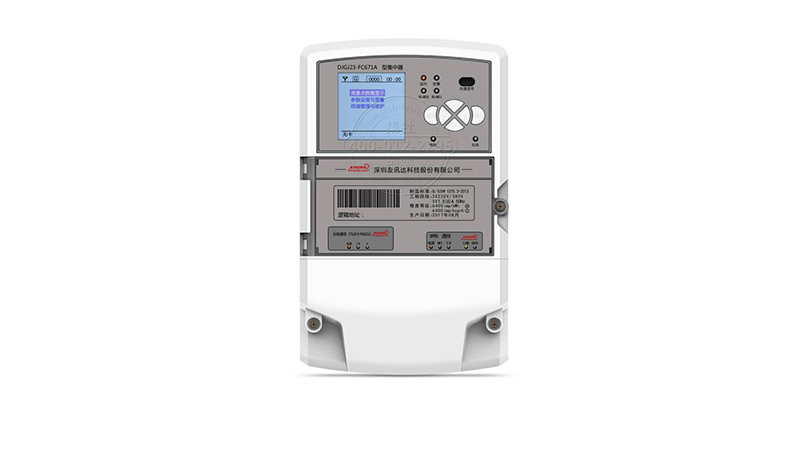

深圳友讯达集中器DJGJ23-FC671A

深圳友讯达集中器DJGJ23-FC671A


数 据 采 集 可管理1000台电表数据集中采集。
下行采集接口 微功率无线或RS-485
上行通讯接口 GPRS或以太网,GPRS资费30元/年。
其 他 功 能 可将用户对电表私自接线、开电表盖、停电时间,记录并上传至服务器。
本地传输接口 1路维护RS232维护串口、2路RS-485/1路USB、1路调制式红外接口、1路GPRS通信接口
尺 寸(长×宽×厚) 160mm×112mm×71mm
