远程抄表系统接线图和远程抄表电表安装图及实例

2018-04-25 4278 122
分享


RS485通讯模块接口示意图

RS485通讯模块接口(以威胜DDS102,青岛鼎信集中器为例)

二、RS485通讯抄表方案的优点

优点:RS485传输具有数据稳定性高、传输速度快的特点。RS485接口被广泛应用于电表中,相对带载波模块或者无线模块的电表采购费用更为实惠。

三、RS485通讯抄表方案适用范围

集社RS485采集方案适用于短距离,电表相对集中且布线方便的地区。如小型工厂、房屋出租屋等。

案例解读:

某安置小区王先生有一栋5层自建房,现准备改为单间出租,除顶层自住外其余每层改为5个单间,电表箱设在一楼(共20台),这种情况下,王先生就比较适用集社RS485方案。

其电表购置费用仅为: 140*20+1000=3800元

案例使用器材:

威胜DDS102(140/台)、 青岛鼎信简易集中器(1000/台)

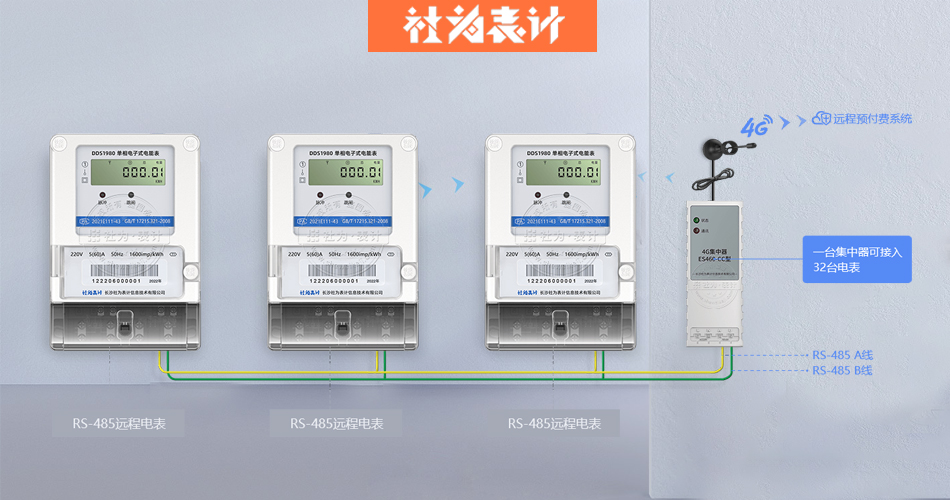

四、RS485通讯抄表方案接线方式

五、RS485通讯抄表方案使用设备

威胜DDS102单相RS-485阀控电表

威胜DDS102单相RS-485阀控电表

电能计量功能 可计量有功、正向有功、反向有功等电能
分时计量功能 可分时计量尖、峰、平、谷各时段电量,时段、费率设置
阀 控 功 能 内置继电器,可远程跳闸、合闸、及自动拉合闸
通 讯 接 口 RS-485通讯接口,DL/T645多个电表可共用一个RS-485转电力载波通讯规约模块
电 流 规 格 5(40)A ; 10(60)A ; 20(80)A ; 10(100)A
尺 寸(长×宽×厚) 140mm×117mm×57mm

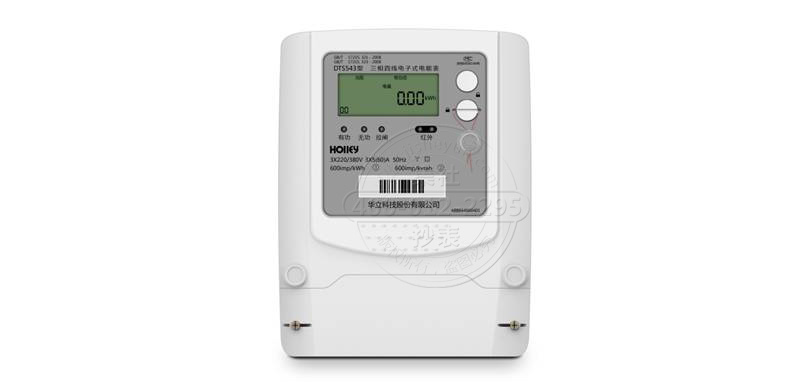

华立DTS543

华立DTS543

电能计量功能 可计量有功、正向有功、反向有功等电能
分时计量功能 可分时计量尖、峰、平、谷各时段电量,时段、费率设置
阀 控 功 能 内置继电器,可远程跳闸、合闸、及自动拉合闸
通 讯 接 口 RS-485通讯接口,DL/T645多个电表可共用一个RS-485转电力载波通讯规约模块。
电 流 规 格 1.5(6)A;5(60)A;10(100)A
尺 寸(长×宽×厚) 220mm×170mm×78.5mm
青岛鼎信DJGL33-DXC

青岛鼎信DJGL33-DXC

数据采集 电能表数据采集: 终端可实时采集指定电能表的相应数据项,或采集采集器存储的各类电能数据,参数和事件数据

电压采样: 支持对监测电压进行监控,保证电压测量误差不超过0.5%

状态采集: 终端可实时采集开关位置状态和其他状态信息,发生变位时应记入内存 并在最近一次主张能查询时向其发送改变位信号或终端主动上报

数据管理和存储

实时和当前数据、历史日数据、实力月数据、曲线数据、电能表运行状况监测

数据传输

与主站通信: 与主站的通信协议符合Q/GDW 1376.1-2013<电力用户用电信息采集系统通信协议:主站与采集终端通信协议>

与电能表通信: 终端与电能表通信,按设定的抄收间隔抄收和存储电能表数据;可以接受主站的数据转发命令,将电能表的数据通过远程信道直接传送到主站

本地功能

本地状态指示: 具有电源、工作状态、通信状态等指示

用户数据接口: 终端具有本地维护接口,可以进行终端参数设置、软件升级等 本地用户接口可以提供用户数据服务功能

主站规约

Q/GDW 1376.1-2013<电力用户用电信息采集系统通信协议: 主站与采集终端通信协议>

本地传输接口

3路RS-485、1路USB、1路调制式红外接口、1路GPRS通信接口、1路以太网接口

产品尺寸

长×宽×厚:160mm×112mm×71mm
