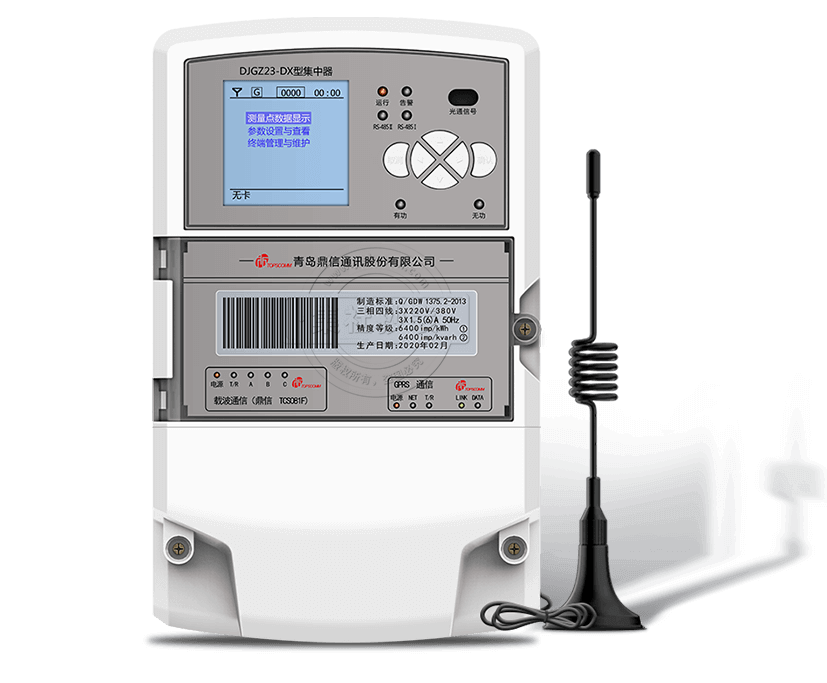

青岛鼎信DJGZ23-DX
最大支持32台表计
送6年资费套餐

青岛鼎信DJGZ23-DX

间隔15分钟定时读取表计数据
支持负荷曲线、日冻结、月冻结
事件记录等历史数据

分类
  • 4G
  • NB-IoT
  • 价格
    1880.00
    1880.00

    集中器最大支持32台表计

    送6年资费套餐

    集中器最大支持32台表计

    体积更小,价格更实惠

    与传统集中器相比,我们的集中器模块体积更小,安装更便捷,无需占用额外的空间,应用更灵活。
    功能和传统集中器是一样,但是价格比传统集中器实惠70-80%。

    体积更小,价格更实惠

    自动联网模式

    只要电表一通上电,电表即可快速配置网络环境,省去人工作业成本

    自动联网模式

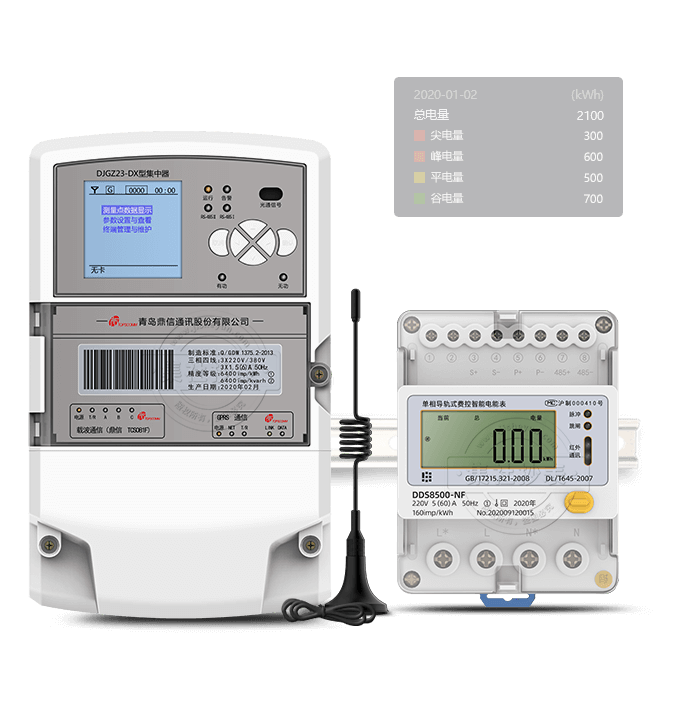

    间隔15分钟定时读取表计数据

    支持负荷曲线、日冻结、月冻结、事件记录等历史数据

    间隔15分钟定时读取表计数据

    性能指标

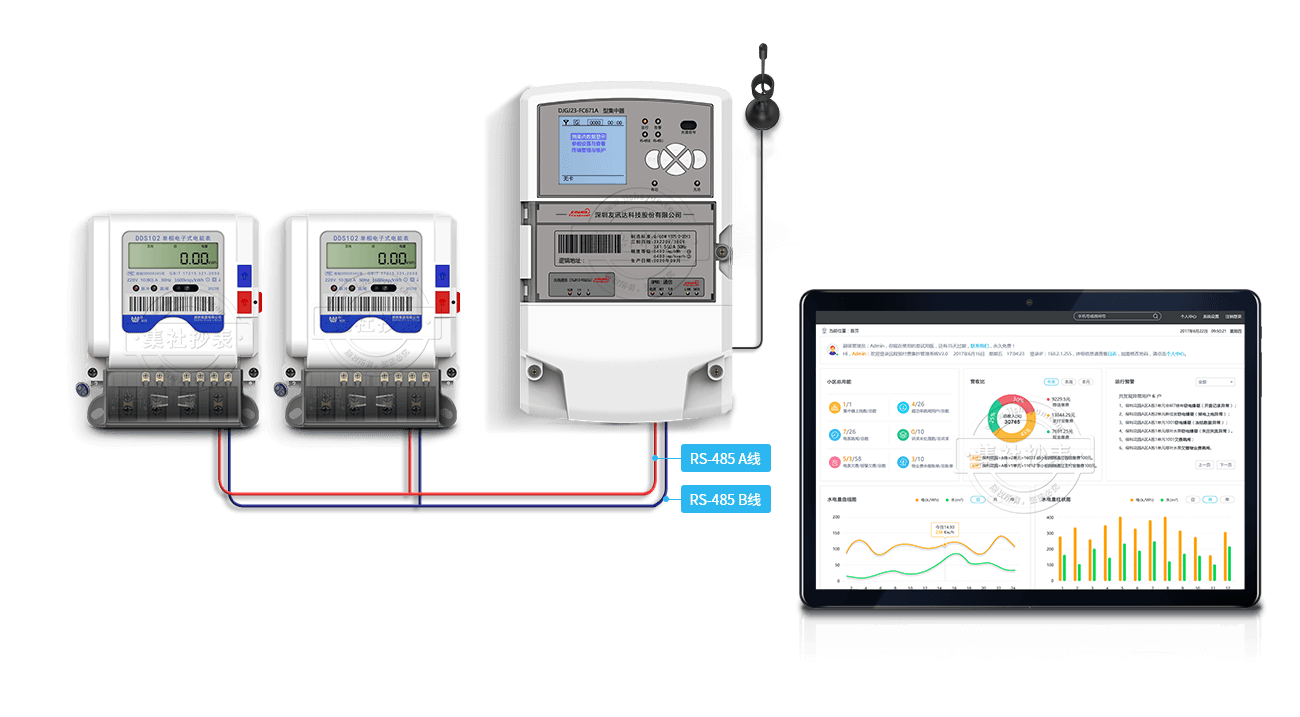

    载波方案集中器

    服务客户

    DJGZ23-DX集中器功能特点

    主要功能 数据采集功能 电能表数据采集,终端可实时采集指定电能表的相应数据项,或采集采集器存储的各类电能数据、参数和事件数据;状态采集,终端实时采集开关位置状态和
    其他状态信息,发生变位时应记入内存,并在最近一次主站能查询时向其发送该变信号或终端主动上报;交流模拟量采集,终端标配电压、电流等模拟采集功
    能,测量电压、电流、功率、功率因数等。
    数据管理和
    存储功能
    实时和当前数据,生成和存储实时当前数据;历史日、月数据,终端将采集的数据在日末(次日零点)、月末零点(每月1日零点)生成各种历史日、月数据,
    并保存近62天日数据、近12个月数据;电能表运行状况监测,终端监视电能表运行状况,相序异常、电表开盖记录、电能表运行状态字变位、电能表发生参数
    变更、时钟超差或电能表故障等状况时,按事件记录要求记录发生时间和异常数据;重点用户采集,终端可对选定的某些用户为重点用户,按照采集间隔1h生
    产曲线数据;公变电能计量,可实现对公变电能计量功能,计量并存储正反向总及分相有功电能,最大需量及发生时刻、正反向总无功电能,有功电能计量准
    确度不低于1.0级,无功电能表计量度达到2.0级。
    参数设置和
    查询功能
    时钟召测和对时,终端应能接收主站或本地手持设备的时钟召测和对时命令,对时误差应不超过5s、终端时钟24h内走时误差小于5s;终端参数设置和查询,
    终端能由主站及手持设备设置和查询终端档案、主站通信地址、终端配置及配置参数、通信参数;抄表参数,终端能有主站及本地设备设置和查询抄表日、抄
    表时间、抄表间隔等抄表参数;费率时段等参数,终端由主站设置和查询电能量费率时段和费率、数据冻结参数以及设置定时发送数据任务。
    事情记录功能 重要事件记录,对于主站设置的重要事件,当事件发生后终端实时刷新重要事件计数器内容,作好记录,并可以通过主站请求访问召测事件记录;一般事件记
    录,对于主站设置的一般事件,当事件发生后终端实时刷新一般事件计数器内容,作好事件记录,等待主站查询。
    终端维护功能 自检、异常记录,终端可自动进行自检,发现设备异常应有事件记录和告警功能;终端初始化,终端接收到主站下发的初始命令后,分别对硬件、参数区、数
    据区进行初始化,参数区置为缺省值,数据区清零;远程升级软件,终端软件可通过远程通信信道实现在线软件升级、终端进行远程软件下载时,终端软件具
    有断点续传能力、终端可通过本地显示或远程召测查询终端版本信息、终端能统计与主站的通信流量;模块信息,终端金额读取并存储无线公用网通信模块型
    号、版本、ICCID、信号强度等信息、终端可读取并存储本地通信模块供应商、型号、软件版本信息。
    数据传输功能 与主站通信,终端按主站命令的要求,定时或随机向主站发送终端采集和存储的功率、最大需量、电能示值、状态量等各种信息;与电能表通信,终端与电能
    表通信,按设定的抄收和存储电能表数据,可以接受主站的数据转发命令,将电能表的数据通过远程信道直接传送到主站。
    安全管理与
    用户权限
    对于终端所有参数必须根据密码权限来设置。
    本地传输接口 1路维护RS232维护串口、2路RS485、1路USB、1路调制式红外接口、1路GPRS通信接口、4路遥信接口
    通讯方式 上行: ① GPRS(无线物联卡)
    ② CDMY(网线连接)
    下行: ① RS485:线路、距离等影响通信质量(通信距离500米以内)
    ② 载波:频率、负载、时长等都将影响通信质量(通信距离1000米以内)

    液晶常规
    显示功能

    采用点阵汉字方式显示测量数据、计算及记录参数,要求多种量测值可同屏显示,并通过按键操作切换各类参数。轮显量可以设置。液晶屏采用160*160点阵显示,单个汉字点阵大
    小为16*16.每行最多可显示汉字数10个(英文不超过20个),最多可显示10行,中英文字体采用宋体格式。
    通信协议 与主战的通信支持:Q/GDW376.1-2013《电力用户用电信息采集系统通信协议》
    与电能表的通信支持:DL/T645-2007、DL/T645-1997多功能电能表通信规约

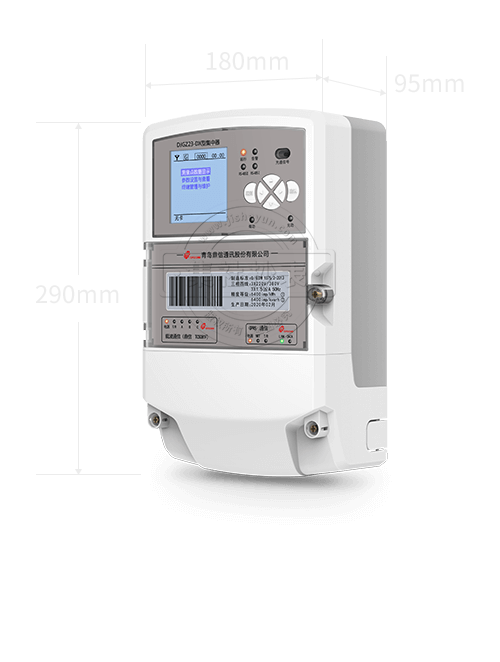

    产品尺寸 长×宽×厚:290mm×180mm×95mm
    工作原理 DJGZ23-DX型 集中器采用高速32位嵌入式微控制器以及基于控制器上青岛鼎信通讯股份有限公司自主研发的TC-EOS嵌入式操作系统,其最大的特色就是低耗能和抗干扰能力强,
    以及具有丰富的接口资源,易于功能扩展。同时,通过带光隔离的RS-485总线,将各种数据存储在大容量的FLASH中。通过GPRS公用无线网络,可在远方主站设置参数、召测实时
    数据、历史数据、告警事件、主动上报。
    指示灯说明 RS-485Ⅰ&
    RS-485Ⅱ
    RS-485Ⅰ通信状态指示,红灯闪烁表示模块接收数据;绿灯闪烁表示模块发送数据。
    RS-485Ⅱ通信状态指示,红灯闪烁表示模块接收数据;绿灯闪烁表示模块发送数据。
    运行&
    告警指示灯
    运行灯——运行状态指示灯,红色,灯常亮表示终端主CPU正常运行,但未和主战建立连接,灯亮一秒灭一秒交替闪烁表示终端正常运行且和主战建立连接。告警灯——告警状态指示,红色,灯亮一秒灭一秒交替闪烁表示终端告警。
    本地载波
    模块指示灯
    电源灯:模块上电指示灯,红色。灯亮时,表示模块上电;灯灭时,表示模块失电。
    T/R灯:表示此时终端处于发送/接收状态;
    A、B、C:A/B/C三相通信指示灯(A/B/C相发送状态指示灯),绿色。
    远程无线通信
    模块指示灯
    电源灯:模块上电指示灯,红色。灯亮时,表示模块上电;灯灭时,表示模块失电。
    T/R:模块数据通信指示灯,红绿双色,红灯闪烁表示模块接收数据,绿灯闪烁表示模块发送数据;
    NET:通信模块与无线网络链路状态指示灯,绿色
    DATA:以太网数据指示灯,红色,灯闪烁表示以太网口上有数据交流;
    LIMK:以太网通信状态指示灯,绿色,灯常亮表示以太网口成功建立连接。
