远程抄表解决方案

2018-04-27 2279 69
分享
随着电子技术、计算机技术和通讯技术的发展,配电系统的自动化程度越来越高。集中式自动抄表系统作为配电网自动化系统的重要组成部分,成为电力部门及用户关注的一个重要课题。
所谓的集中式自动抄表系统主要应用于对一个地区的用电大户和居民用户的电表进行远程参数设置和电能量的数据采集,并进行各种数据分析和用电状况检测。

源于集社对电力路线数据传输质量的深入研究,我们在传统采集模式的基础下进行改良,现已形成5种成熟的采集解决方案。下面为大家介绍《集社RS485转电力载波方案》:


1、什么是RS485转电力载波

RS485抄表方式数据采集效果好,实时性和准确度高。但其需要铺设专用的485线路,线路费用较高且线路需要维护,维护工作量较大。 而载波方式借用现有的电力线,不需另外进行线路铺设,维护工作量小,但是带载波模块的电能表成本较高,需要大量费用购置带载波模块的电能表。

RS485电表与采集器、集中器安装图

2RS485转电力载波的优点

优点:结合485和载波两种通信方式,485布线的使用被大幅减少,并且使用RS485普通电表,节省了线路费用、人工费用及电表购置费用。

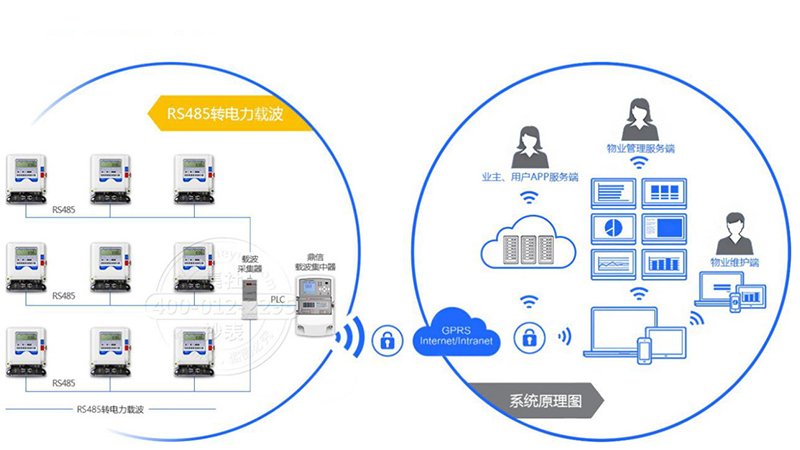

半载波拓扑图


3RS485转电力载波适用范围

集社RS485转电力载波方案适用于变压器台区少,电能表集中安装的情况,如物业完善的小区、公寓、学校等。

案例解读:

某写字楼32层,每两层1个电表箱,每个电表箱20台电表。

如使用全载波模式则成本需要 16*20*240+2200=79000

使用RS485转电力载波的话成本16*20*120+180*16+2200=43480

半载波拓扑图

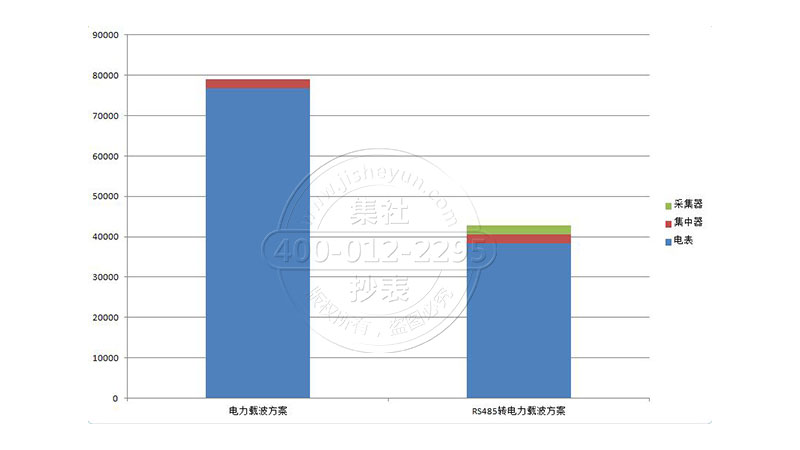

方案价格对比

案例使用器材:

DDSF102-Z240/台)、 威胜DDS102(120/台)、 载波采集器(180/台)、青岛鼎信集中器DJGZ23-DX


4 RS485转电力载波接线方式


5 方案使用设备

威胜DDS102单相RS-485阀控电表

威胜DDS102单相RS-485阀控电表

电能计量功能 可计量有功、正向有功、反向有功等电能
分时计量功能 可分时计量尖、峰、平、谷各时段电量,时段、费率设置
阀 控 功 能 内置继电器,可远程跳闸、合闸、及自动拉合闸
通 讯 接 口 RS-485通讯接口,DL/T645多个电表可共用一个RS-485转电力载波通讯规约模块
电 流 规 格 5(40)A ; 10(60)A ; 20(80)A ; 10(100)A
尺 寸(长×宽×厚) 140mm×117mm×57mm
华立三相RS485阀控电表

华立三相RS485阀控电表

电能计量功能 可计量有功、正向有功、反向有功等电能
分时计量功能 可分时计量尖、峰、平、谷各时段电量,时段、费率设置
阀 控 功 能 内置继电器,可远程跳闸、合闸、及自动拉合闸
通 讯 接 口 RS-485通讯接口,DL/T645多个电表可共用一个RS-485转电力载波通讯规约模块。
电 流 规 格 1.5(6)A;5(60)A;10(100)A
尺 寸(长×宽×厚) 220mm×170mm×78.5mm

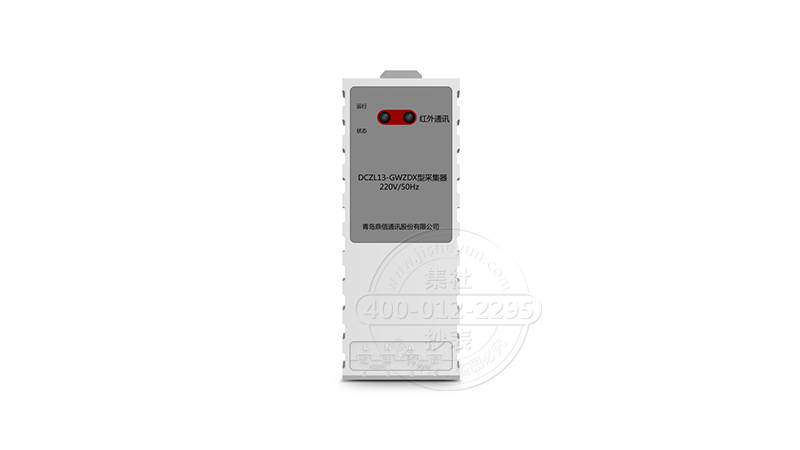

青岛鼎信DCZL13-GWZDX型载波采集器

青岛鼎信DCZL13-GWZDX型载波采集器

数据接口

抄表接口:采集器提供RS485接口进行电能数据采集

护接口:采集器提供红外接口进行本地维护

数据传输功能

与集中器通信

实现对集中器下发指令的透明转发 并将RS485电表的响应回转

为集中器路由提供载波中继功能

与电能表通信

采集器通过RS485接口与电能表通信

与电表通信规约符合DL/T 645规约

维护功能

初始化

通过本地维护接口可进行初始化操作

采集器具有自检自恢复功能

参数查询

采集器能通过本地维护接口进行版本维护和查询

本地功能

地状态指示:具有电源、工作状态、通信状态等指示

地维护接口:具备红外本地维护接口 , 可查询参数和抄读电能量数据

电表规约

DL/T 645-1997DL/T 645-2007

数据传输接口

1路载波通信接口、1RS485抄表接口、1路红外维护口

产品尺寸

长×宽×厚:100mm×40mm×50mm

青岛鼎信集中器DJGZ23-DX

青岛鼎信集中器DJGZ23-DX

数据采集

可管理1000台电表数据集中采集

下行采集接口

电力载波或RS-485

上行通讯接口

GPRS或以太网

其他功能

可将用户对电表私自接线,开电表盖,停电时间,记录并上传至服务器

本地传输接口

1路维护RS232维护串口,2路RS-485/1路USB,1路调制式红外接口,1路GPRS通信接口
