无线抄表方案-RS485转无线抄表方案

2018-04-25 1789 96
分享
一、什么叫RS485转微功率无线

在RS485转载波的基础上,集社人本着对电力事业满腔的热情,研发出RS485转微功率无线抄表方案。RS485转微功率无线抄表方案是是将普通支持RS485功能的电表通过无线采集器的信号升级,实现微功率无线数据通讯的的一种集社特有方案。


二、RS485转微功率无线抄表方案的优点

优点:集社RS485转微功率无线抄表方案结合了RS485通讯抄表和微功率无线抄表两种方案的长处,减少了RS485布线的使用被大幅减少,用到的RS485普通电表,其价格相对其他电表来说更低,节省了布线、电表购置的费用。同时,集社RS485转微功率无线抄表方案还能垮台区使用,相对其他抄表方案,运用范围及实适用性更高。

案例解读:
某小区中有三台变压器,且小区布线环境较差。

这种情况我们最便捷的方法就是直接使用集社微功率无线抄表方案,但由于带无线模块的电能表采购费用相对较高。许多客户会选择集社RS485转微功率无线抄表方案。

我们以20户为例:
采用微功率无线抄表方案所需费用为:240*20+2400=7200

采用RS485转微功率无线抄表方案所需费用为:120*20+240+2400=5040

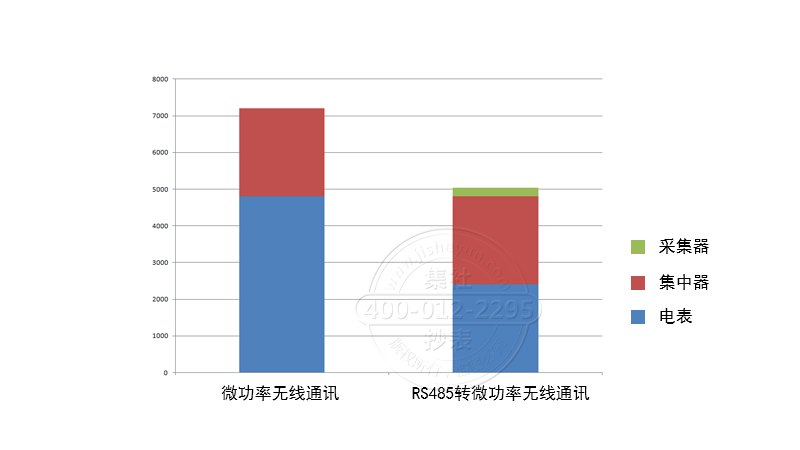

抄表方案费用对比图
案例使用器材

威胜DDSF102-Z(240/台)、 威胜DDS102(120/台)、深圳友讯达采集器(240/台)、深圳友讯达集中器DJGJ23-FC671A (2400/台)


三、RS485转微功率无线抄表方案的适用范围

适用于需要跨变压器台区、或变压器台区线路质量不理想的地区。如大型工厂、小区、商业区等。

RS485转微功率无线适用范围

四、RS485转微功率无线抄表方案接线方式

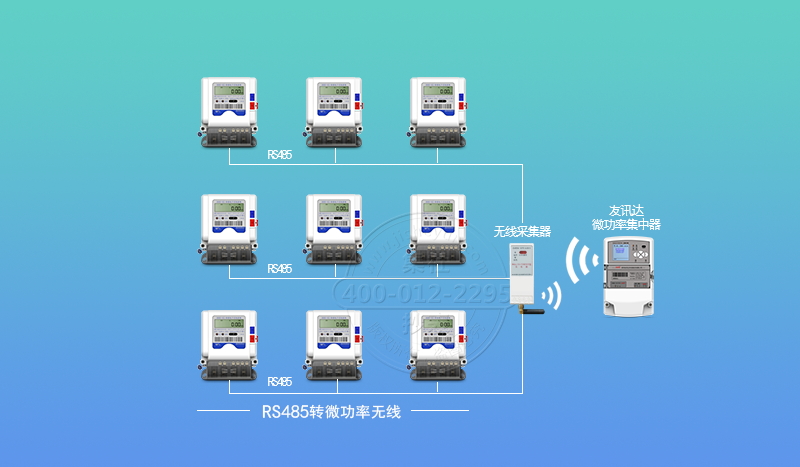

RS485转微功率无线抄表方案拓扑图
五、RS485转微功率无线抄表方案使用设备

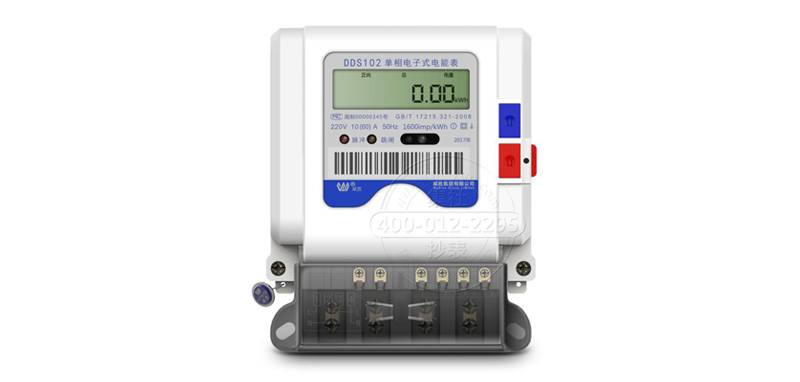

威胜DDS102单相RS-485阀控电表

威胜DDS102单相RS-485阀控电表

电能计量功能 可计量有功、正向有功、反向有功等电能
分时计量功能 可分时计量尖、峰、平、谷各时段电量,时段、费率设置
阀 控 功 能 内置继电器,可远程跳闸、合闸、及自动拉合闸
通 讯 接 口 RS-485通讯接口,DL/T645多个电表可共用一个RS-485转电力载波通讯规约模块
电 流 规 格 5(40)A ; 10(60)A ; 20(80)A ; 10(100)A
尺 寸(长×宽×厚) 140mm×117mm×57mm
华立DTS543

华立DTS543

电能计量功能 可计量有功、正向有功、反向有功等电能
分时计量功能 可分时计量尖、峰、平、谷各时段电量,时段、费率设置
阀 控 功 能 内置继电器,可远程跳闸、合闸、及自动拉合闸
通 讯 接 口 RS-485通讯接口,DL/T645多个电表可共用一个RS-485转电力载波通讯规约模块。
电 流 规 格 1.5(6)A;5(60)A;10(100)A
尺 寸(长×宽×厚) 220mm×170mm×78.5mm

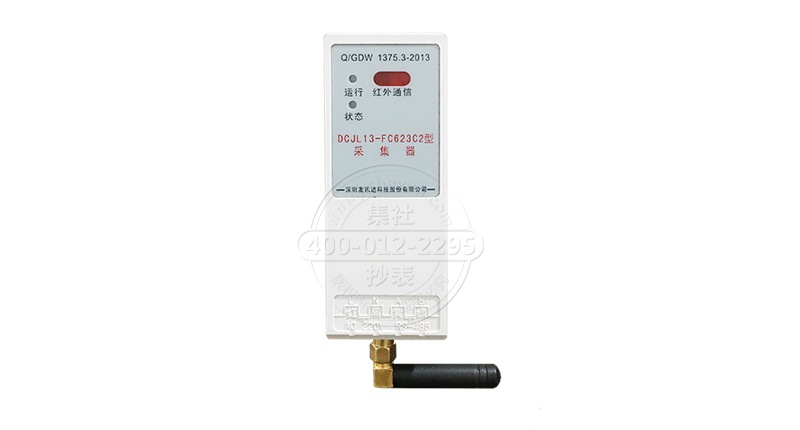

深圳友讯达无线采集器DCJL13-FC623C2

深圳友讯达无线采集器DCJL13-FC623C2

下 行 通 讯 RS-485通讯接口采集电表数据,可支持采集32台电表。
上 行 通 讯 通过微功率无线信号与电表集中器通信,无需另外布线。
导轨式安装 导轨安装式结构设计,体积轻巧。
数据传输接口 1路载波通信接口 1路抄表接口 1路红外维护口
尺 寸(长×宽×厚) 100mm*40mm*50mm


深圳友讯达集中器DJGJ23-FC671A

深圳友讯达集中器DJGJ23-FC671A

数 据 采 集

可管理1000台电表数据集中采集。

下行采集接口

微功率无线或RS-485

上行通讯接口

GPRS或以太网,GPRS资费30元/年。

其 他 功 能

可将用户对电表私自接线、开电表盖、停电时间,记录并上传至服务器。

本地传输接口

1路维护RS232维护串口、2路RS-485/1路USB、1路调制式红外接口、1路GPRS通信接口

尺 寸(长×宽×厚)

160mm×112mm×71mm
