安科瑞ADF300L|1级
安科瑞 安科瑞-智能电力仪表知名品牌

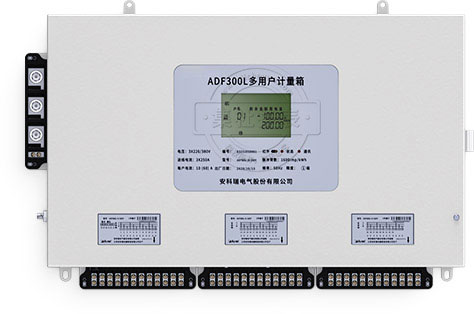

安科瑞ADF300L多用户电表计量箱

价    格 元起

免费配套远程预付费管理系统:远程手机缴费、远程跳合闸、远程抄表等

电压:3×220/380V

电流:10(60)A

通讯
RS-485

产品参数

电表型号 安科瑞ADF300L 精度1级
电压规格 3×220/380V
电流规格 10(60)A
接线方式 支持单/三相
计量功能 每块计量板均可计量每一用户总用电量,且反向计入正向
继电器控制(仅限预付费型) 支持无费关断(预付费控制)、定时断电(时控)、超负荷断电(负控)、强制断电(强控)
显示功能 8位段式LCD显示、背光显示
通讯接口 双RS-485接口、 远红外通讯接口
通讯协议 采用MODBUS-RTU协议及DL/T645规约
产品尺寸 ADF300L-I 332mm×376mm×132mm;ADF300L-II:492mm×376mm×132mm;ADF300L-III:672mm×376mm×132mm

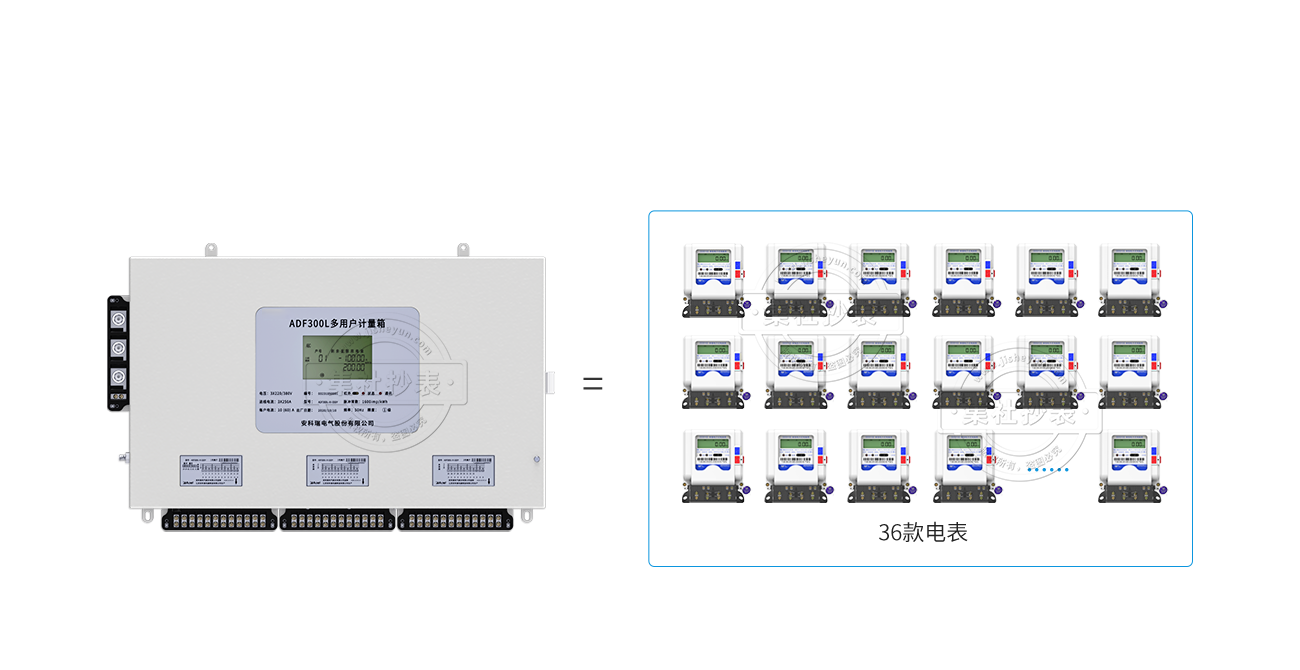

体积精巧 轻松节省空间90%

一个计量箱约等于4个单相电表的体积,却可以支持36户计量

安科瑞

选型建议

ADF300L系列多用户计量箱
型号 最多用户
ADF300-II-15D(5S)-Y 支持15路单相或5路三相
ADF300-II-18D(6S)-Y 支持18路单相或6路三相
ADF300-II-21D(7S)-Y 支持21路单相或7路三相
ADF300-II-24D(8S)-Y 支持24路单相或8路三相
ADF300-III-27D(9S)-Y 支持27路单相或9路三相
ADF300-III-30D(10S)-Y 支持30路单相或10路三相
ADF300-III-33D(11S)-Y 支持33路单相或11路三相
ADF300-III-36D(12S)-Y 支持36路单相或12路三相

系统拓扑图

RS485系统拓扑图

我们的经营理念

我们成长于互联网经营模式,其特征已注定我们只能面向市场提供大众化的普惠性价格,而且是必须为市场提供高质量的名牌产品,以利于
客户对我们的认可和口碑传播。我们极其注重利用互联网技术,消减销售成本,售后服务成本和确保系统运行
质量,追求低价,并满足高性价比和绝对可靠性是我们坚定的方法论。

开放合作  面向中间商和友商

开放合作面向中间商和友商

LOGO定制

我们的系统软件具有更换LOGO功能,您可以根据自己的需要进行更换操作,
可以屏蔽一切我们公司的相关介绍。

湖南集社·年销售额过亿的仪表类互联网电商企业

  • 2021年
  • 2020年
  • 2019年
湖南集社
湖南集社
湖南集社

客户案例

我们提供的案例,是经过现场实拍的真实案例,点击后可查看实拍详情!

集社仓库

常见问题

RS-485集中抄表一台RS-485集中器可管理256台电表

低成本安装集中共用集中器模块,大大节约了表计配套成本

智能化管理配套远程抄表云平台系统

远程阀控支持远程自动/手动跳合闸

远程缴费支持支付宝微信缴费,现金缴费无需IC卡

分时计费实现分时电价统计,时段电量控制。

基本信息

型号 DSZY535

品牌杭州华立

精度有功0.5S级/1级;无功2级

电压3×100V

电流3×1.5(6)A

电表功能

通讯功能支持RS-485通讯:RS-485接口通信速率可设置。
支持远红外线通讯:调制型红外通讯,通讯波特率为1200bps
通信信道物理层独立,任意一条通信信道的损坏不影响其它信道正常工作。

费率和时段支持尖、峰、平、谷四个费率。具有两套可以任意编程的费率和时段,并可在设定的时间点起用另一套费率和时段。

时钟功能时钟具有日历、计时、闰年自动转换功能。
日期和时间的设置有防止非授权人操作的安全措施。

事件记录可记录继电器误动作事件。
记录开表盖总次数,开表盖事件的发生、结束时刻。
记录上下电总次数,上下电发生时刻,结束时刻。
记录远程控制拉、合闸事件,记录拉、合闸事件发生时刻和电能量等数据。
永久记录电能表清零事件的发生时刻及清零时的电能量数据

计量功能具有正向、反向有功电能量和四象限无功电能量计量功能,并可以据此设置组合有功和组合无功电能量。
具有分时计量功能;有功、无功电能量对尖、峰、平、谷等各时段电能量及总电能量分别进行累计、存储;不采用各费率或各时段电能量算术加的方式计算总电能量。

故障报警三种故障报警方式:LCD故障显示、LED光控报警指示、蜂鸣器声控报警。用户可预先对事件选择不同报警方式报警提示。

负荷曲线记录功能可记录六类负荷:电压电流频率通道有无功功率通道、功率因数通道、有无功总电能通道、四象限无功总电能通道、当前需量通道。

显示功能液晶显示:数值显示位数8位,电能和需量的显示小数位可以设置。上电先全屏显示20秒自检。
脉冲指示灯:红色,平时灭,有脉冲时闪烁;
跳闸指示灯:黄色,负荷开关分断时亮,平时灭。

费控功能费控功能通过远程方式实现;远程方式RS-485实现。
在保证安全的情况下,可通过RS-485对仪表内的用电参数进行设置。

控制原理

接线图

产品尺寸
