首页 预付费水电表 采集终端 DJGJ23-FC671A远程抄表集中器
远程抄表集中器

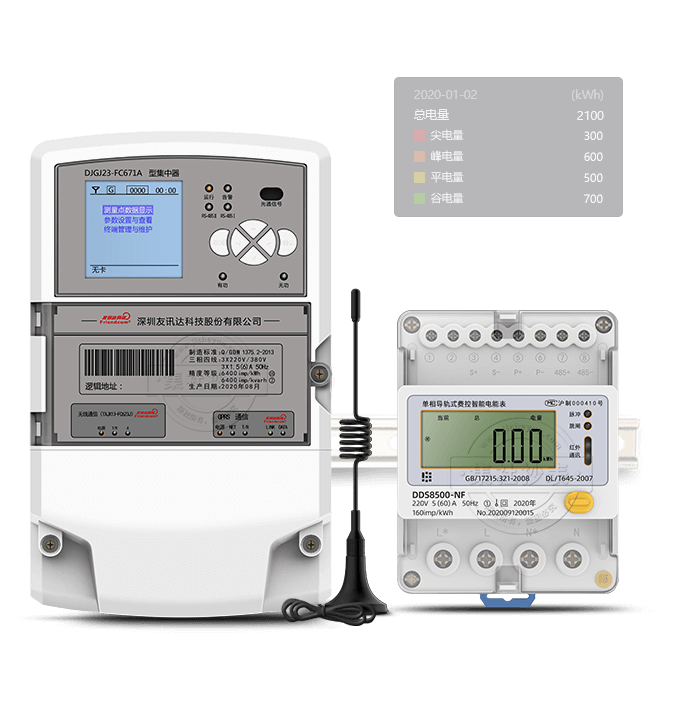

友讯达无线集中器

集中器是远程集中抄表系统的中心管理设备和控制设备,负责定时读取终端数据、系统的命令传送、数据通讯、网络管理、事件记录、数据的横向传输等功能。

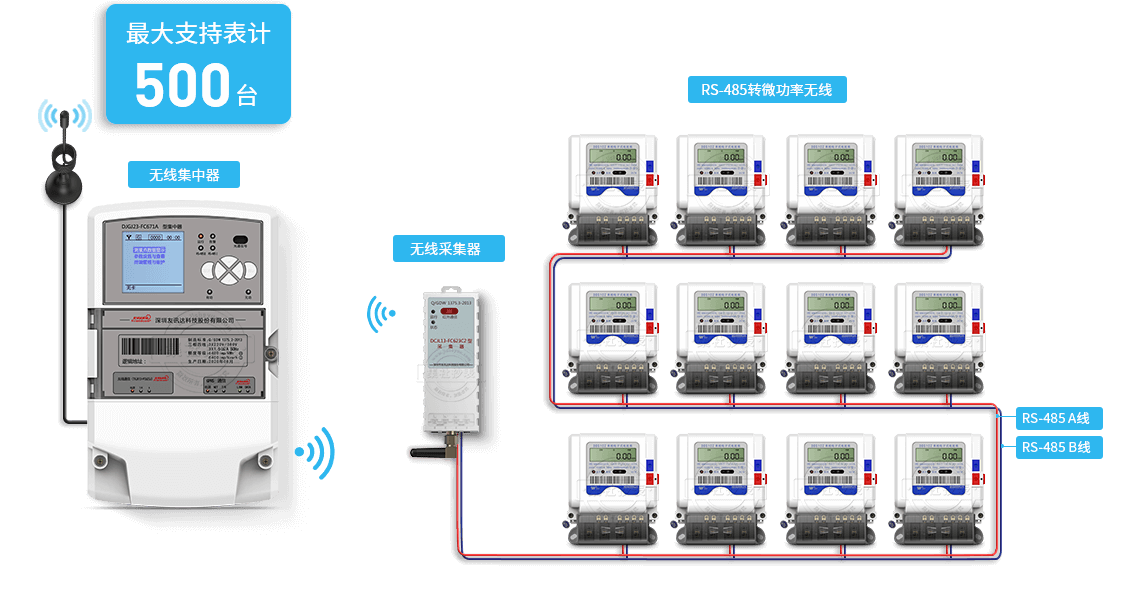

无线集中管理系统中信号转发装置,收集分表信息通过CDMA/gprs传递给无线集中管理系统!

鼎信载波转换器

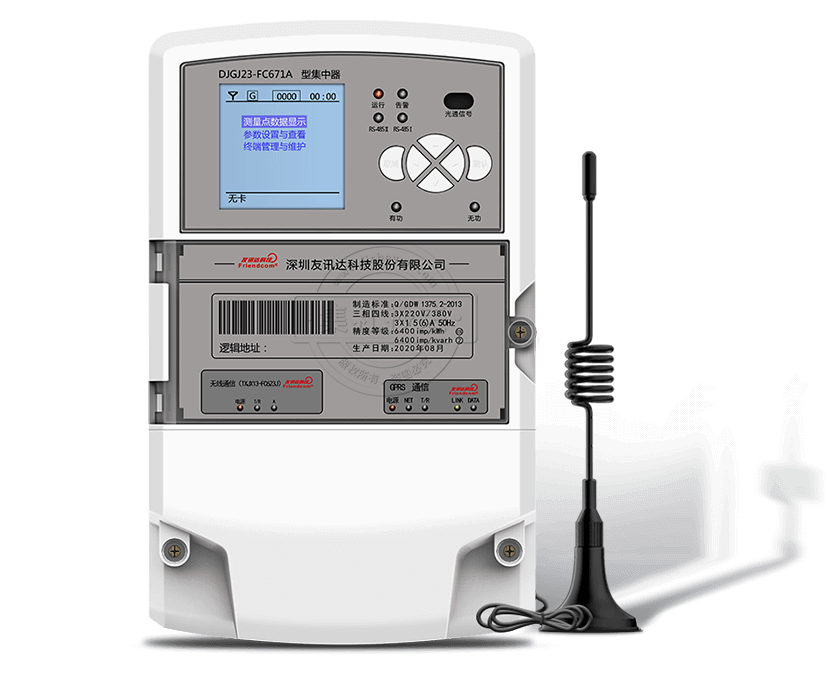

DJGJ23-FC671A微功率无线集中器功能特点

主要功能 参数设置功能
可通过远程GPRS、CDMA、以太网通道、本地红外、RS232或者LCD设置初始参数:包括集中器通信参数以及抄表参数等。
数据采集及处理

支持实时召测功能或根据设定的抄读间隔自动采集各电能表的实时电量、月末零点冻结电量、日零点冻结电量。电量数据保存时带有时标。
集中器应能根据设置的事件属性,将事件按重要事件和一般事件分类记录。事件包括集中器参数变更、抄表失败、集中器停/上电、电能表时钟超差等。
集中器应主动向主站发送告警信息。集中器应能保存最近500条事件记录。


储存容量
集中器存储容量满足技术条件的所有功能要求并且不低于64M。
集中器应能分类存储下列数据:每个电能表的62个日零点(次日零点)冻结电能数据,12个月月末零点(每月1日零点)冻结电能数据,重点用户10天的24个整点电能数据。
数据补抄
及报警功能
具有补抄功能,集中器对在规定的抄读间隔时间内未抄到数据的电能表向主站发送报警信息:当上行信道采用GPRS/CDMA、以太网或光纤时,集中器主动向主站发送报警信息。
对时功能
具有主站对集中器远程校时功能和集中器对系统内电能表的广播校时功能。
抄表功能
可远程或本地设置和查询抄表方案,如采集周期、抄表时间、采集数据项等。
远程升级功能
集中器支持主站对集中器进行远程在线软件下载升级,并支持断点续传方式,但不支持短信通信升级。
失电数据
和时钟保持
电源瞬时及长时间断电时,设备具有数据保持措施,数据至少保持十年以上,时钟保持两个月以上;电源恢复时,保存数据不丢失,内部时钟正常运行。
I型集中器充电电池的容量高于700mAh,具有维持集中器与主站通信三次(上报停电事件)以上的能力,且方便用户更换。
电能表通信
参数的自动维护
集中器自动发现管辖范围内的采集器和电能表的变化,若自动维护状态为01,则自动更新终端电能表/交采装置配置参数(F10),但不更新1类数据F13;若自
动维护状态为02,则更新1类数据F13,但不执行下文更新终端电能表/交采装置配置参数(F10)及F150的命令。
本地传输接口
1路维护RS232维护串口、2路RS485、1路USB、1路调制式红外接口、1路GPRS通信接口、4路遥信接口。
通讯方式
G表示采用GPRS通信方式
S表示采用SMS(短消息)通信方式
C表示CDMA通讯方式
N表示以太网通信方式
通信接口
以太网接口 10M/100M自适应;
GPRS/CDMA接口 115200bps,8N1;
抄表485接口 2400bps,8E1;
本地参数设置接口 调制红外口:1200bps;RS232:9600,8E1;
通信协议
与主战的通信支持:Q/GDW376.1-2013《电力用户用电信息采集系统通信协议》
与电能表的通信支持:DL/T645-2007、DL/T645-1997多功能电能表通信规约。

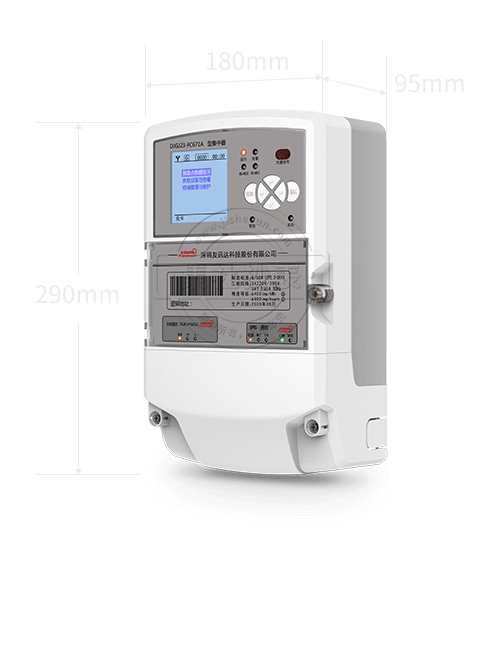

产品尺寸
长×宽×厚:290mm×180mm×95mm
工作原理
DJGJ23-FC671A型 其最大的特色就是低耗能和抗干扰能力强,以及具有丰富的接口资源,易于功能扩展。同时,通过带光隔离的RS-485总线,将各种数据存储在大容量的FLASH中

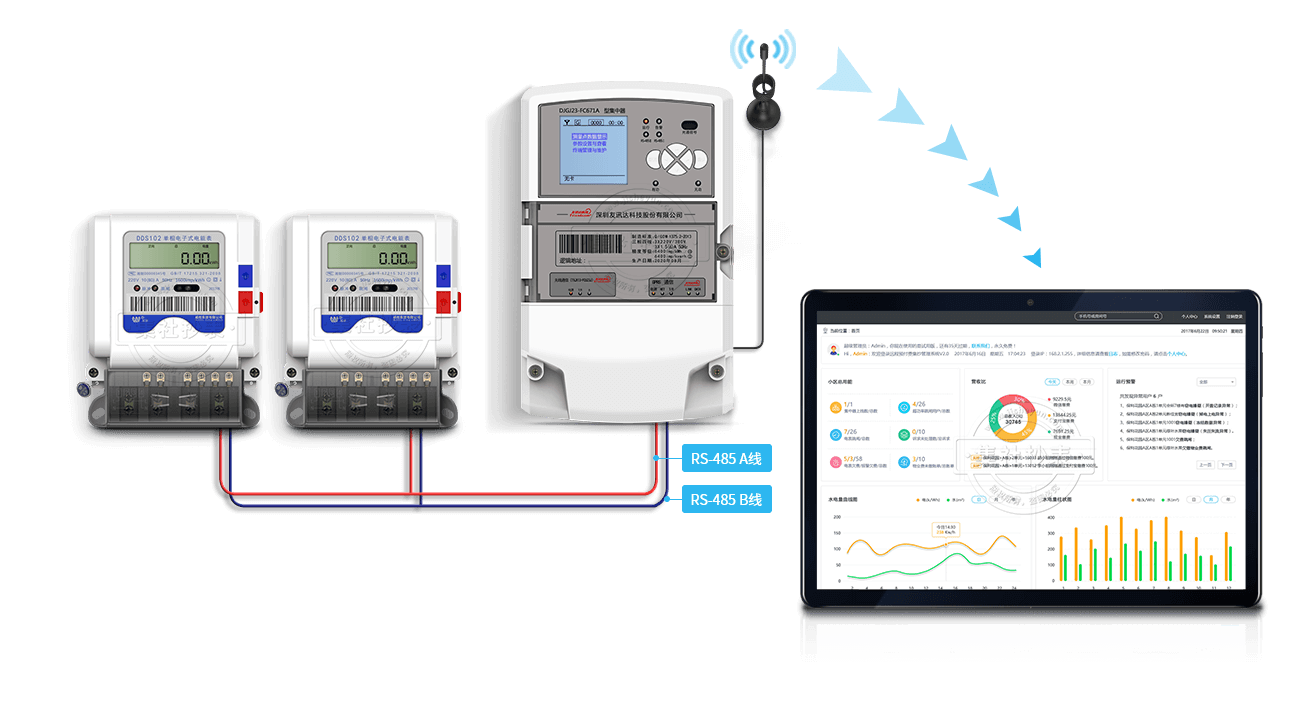

。通过GPRS公用无线网络,可在远方主战设置参数、召测实时数据、历史数据、告警事件、主动上报。
参数设置
a)网络通讯参数设置通过网络参数的设置,实现集中器与主站间的上行通路连接。
b)抄表参数设置。
指示灯说明 远程通信无线
通信模块指示灯
电源灯:模块上电指示灯,红色,灯亮表示模块上电,灯灭表示模块失电;
NET灯:通信模块与无线网络链路状态指示灯,绿色;
T/R 灯:模块数据通信指示灯,红、绿双色,红灯闪烁表示模块接收到数据,绿灯闪烁表示模块发送数据;
LINK灯:以太网状态指示灯,绿色,灯常亮表示与以太网口成功建立连接;
DATA灯:以太网数据指示灯,红色,灯闪烁表示与以太网口上有数据交换;
微功率无线
通信模块指示灯
电源灯:模块上电指示灯,红色,灯亮表示模块上电,灯灭表示模块失电;
T/R灯: 模块数据通信指示灯,红、绿双色,红灯闪烁表示模块接收到数据,绿灯闪烁表示模块发送数据;
NET灯:通信模块与无线网络状态指示灯,绿色;

产品参数

品牌电表+自组网技术+云台系统

性能指标

  • 准确度等级:

    有功1.0级;无功2.0级

  • 参比电压:

    3x220V/380V(三相四线)

  • 额定电流:

    3x1.5(6)A,50Hz

  • 频率范围:

    475~510MHz

  • 外 形 尺 寸:

    长x宽x厚:290mm×180mm×95mm

青岛鼎信载波转换器DCZM13-DX

以太网集中器

1.电源线接线图

I型通信接口转换器主/辅助端子接线图

供电需求:三相交流电

电源线要求:电源线应选用2x0.5mm或者更粗的线材,并安装漏电保护装置。

以太网线要求:标准五类线。

2.安装位置

以太网方式集中器建议安装于配电室。安装位置的确定主要依据下面二个方面因素:

①:网络通信因素。

集中器座位集抄系统的核心设备,需要和下面的各个采集器或电表保持在1000米以内。

②:取电电源因素

集中器需要接入三相交流电。

3. 安装条件

集中器的安装条件如下:

在集中器的安装位置,能够引出一根网络线,这根网线要确保可以上网。

4. 安装步骤

集中器采用壁挂式安装,具有三个固定孔,可直接固定于墙体表面。

步骤一:记录集中器所要管理的电表区域比如A栋、B栋等。

步骤二:根据现场情况,将集中器固定。

步骤三:将网线接入集中器。

步骤四:按照集中器电源线的连接方法,给集中器供电。集中器接通交流220V、50Hz的交流电后,工作指示灯点亮,采集器开始正常工作。




GPRS集中器

1.电源线接线图

I型通信接口转换器主/辅助端子接线图

供电需求:三相交流电

电源线要求:电源线应选用2×0.75mm2或者更粗的线材,并安装漏电保护装置。

2.安装位置

GPRS方式集中器可单独进行安装,故需要单独准备一个表箱。此表箱的尺寸请根据集中器的外形尺寸来定。

安装位置的确定主要依据下面三个方面因素:

①:网络通信因素。

集中器座位集抄系统的核心设备与服务器进行通讯,故集中器应该安装在小区有GPRS网络信号的地方。

②:电信通信因素

为了保证集中器和管理中心之间通信的效果,建议集中器使用的手机卡选择GPRS流量包月功能,手机卡在欠费的情况下 ,

不能接打电话,这样的功能要求便于后期维护。

③:取电电源因素

集中器需要接入三相交流电。

3. 安装步骤

集中器采用壁挂式安装,具有三个固定孔,可直接固定于墙体表面

集中器室外安装时,应配置室外防护箱,应选择不被雨淋、不被强光直射的地方,安装位置应低于防雷网;

安装步骤:

步骤一:记录手机卡的号码。

步骤二:打开集中器的上壳,将开通GPRS流量包月功能的中国移动品牌手机卡,卡插入集中器的手机卡槽中,并上紧集中器的上壳。

步骤三:根据现场情况,将集中器固定。

步骤四:按照集中器电源线的连接方法,给集中器供电。集中器接通交流220V、50Hz的交流电后,工作指示灯点亮,采集器开始正常工作

4. 注意事项

必须按接线图接线,同时注意拧紧螺钉。

集中器应安装在干燥、稳固的地方,避免阳光直射,忌湿、热、霉、烟、尘、砂及腐蚀性气体。位置要装得正,集中器安装可挂得高些,但注意要便于操作管理。

常见问题

common problems

问题 1:你们的抄表方案可靠吗?
答:我们的通讯方案采用电力载波方案,也就是国家电网公司、中国南方电网公司采用的通讯方案,通讯硬件设备完全按照国家电网公司并优于国家电网公司标准,比如载波模块我们只选用东软载波模块。这两种模块在国内行业的排名分别是第一和第二。
问题 2:数据抄读成功率高吗?
答:我们保证百分之百的成功率,抄表成功率最重要的因素是集中器与电表的距离,电力载波通讯距离理论值是1000米,我们都是严格要求客户按照500米的距离确定集中器的分布位置。另外一个重要因素是硬件的质量,载波模块我们采用的是国内顶级的两家载波模块厂家的产品,电表我们照样是采用国内两家顶级电表厂家的产品,一个是长沙威胜、一个是深圳科陆,这两个厂家分别是国内第一大电表品牌和国内第二大电表品牌。
问题 3:我们怎样收电费?如果通过手机支付宝收电费,钱是直接到谁账上?
答:分两种收费方案,一个是人工收水费,用户将钱交给收费员,收费员将金额输入电脑系统即完成了缴费过程,系统会打印单据和分类记账。另一种收费方式是手机支付宝缴费,用户通过手机支付宝缴费之后,钱直接并完全的实时的划到了物业公司的支付宝账户,中间不经过任何环节。
问题 4:我们需要买服务器吗?
答:不需要,服务器采用阿里云云台服务器,系统采用云台架构。
问题 5:数据怎样上传到服务器?需要流量费吗?
答:电表数据通过集中器上传至阿里云服务器,通讯方式可以采用以太网和GPRS方式,如果采用以太网,可以使用原有网络资源,如果使用GPRS无线方式,数据流量费 每年只需几十元。

我们需要了解的方面

what we need to know

注:我们需要了解的问题有助于我们给您制作项目方案。
  • 有几台变压器台区?

    一个集中器只可以抄读一个变压器台区下的电表,有多个变压器就需要多配集中器。

  • 一个电表箱内有几台电表?

    如果是一个电表箱内只有5台或以上数量的电表,表示电表是集中安装于电表箱内,电表通讯用的载波模块可以共用;如果每台电表都是分散单独安装,电表自身需带载波模块这种方案的成本就会更高一些。

  • 电表的分散距离有多远?

    一个集中器可以管理500米范围以内的电表,需要超过500米,需要多配集中器。

购买保障

1、购买前我们会先安排远程演示,向您讲解我们系统的各项功能,您对我们的软件满意后再洽谈后续事宜。

2、如果您需求的电表数量很大,先购买两台试用一下。您对我们的软件、硬件等整个系统满意后,您再大批量购买,如果您不满意,我们可以一个月之内无条件退款。但前提条件是您必须把电表安装上,并拍图片给我们,这样是为了防止有的同行拿我们的电表和软件在实验室研究完了之后再退给我们。
