远程抄表集中器

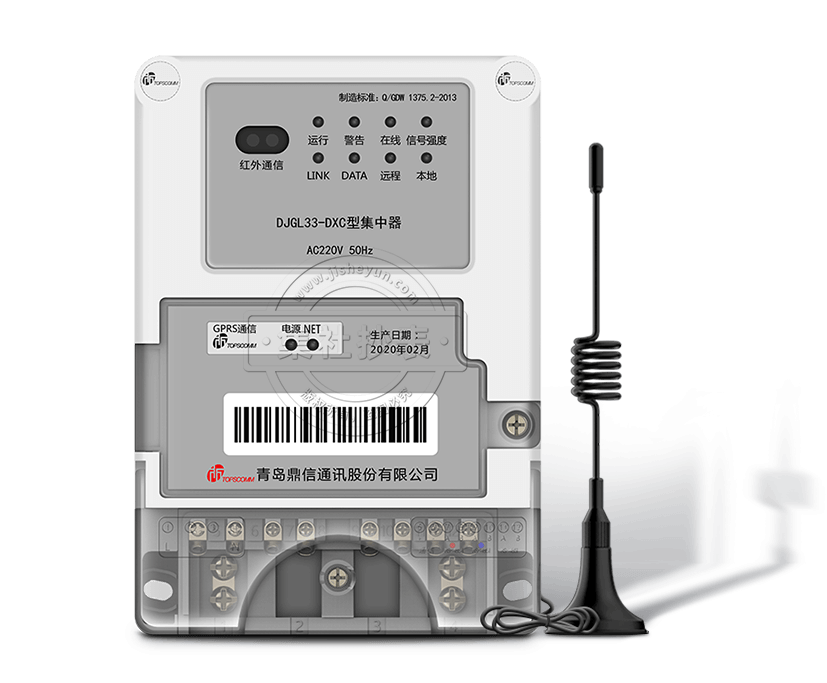

鼎信II型集中器

DJGL33-DXC型集中器是用电信息采集系统的重要组成部分。应用现代数字通信技术、嵌入式技术、计算机软硬件技术等进行用电需求侧信息采集与分析处理。
该产品具有功能强大、使用简单、运行稳定、维护方便、可靠性高、存储容量大、开放性好、性价比高的特点,能够很好的满足用户的应用需求。

DJGL33-DXC集中器功能特点

本地功能 本地状态指示 用户数据接口
具有电源,工作状态,通信状态等指示 终端具有本地维护接口,可以进行终端参数设置、软件升级等
终端维护 自检、异常记录 终端初始化
终端可自动进行自检,发现设备异常应有事件记录和告警功能 终端接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化
数据传输 与主站通信 与电能表通信
终端按主站命令的要求,定时或随机向主站发送终端采集和存储的功率、
最大需量、电能示值、状态量等各种信息

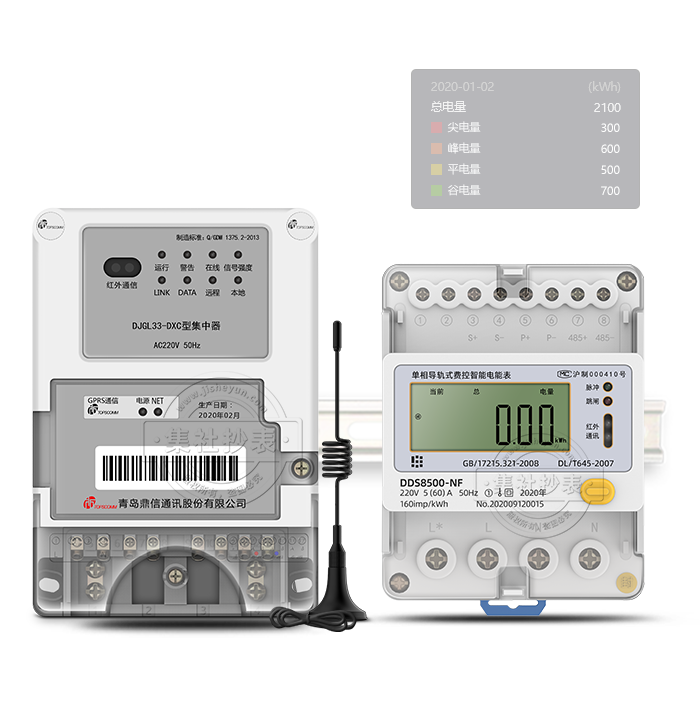

终端与电能表通信,按设定的抄收间隔抄收和存储电能表数据;可以接受主站的
数据转发命令,将电能表的数据通过远程信道直接传送到主站
数据采集 电能表数据采集 电压采样
终端可实时采集指定电能表的相应数据项 支持对监测电压进行监控,保证电压测量误差不超过0.5%
状态采集
终端可实时采集开关位置状态和其他状态信息,发生变位时应记入内存,
并在最近一次主张能查询时向其发送该变位信号或终端主动上报

产品参数

品牌电表+自组网技术+云台系统

功能特点

  • 工 作 电 压:

    AC220V±20%

  • 工 作 温 度:

    -40℃~+75℃

  • 频 率 范 围:

    50Hz±5%

  • 工 作 湿 度:

    ≤95%

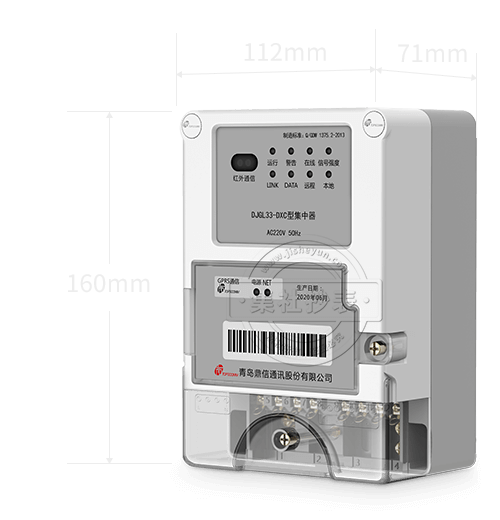

  • 外 形 尺 寸:

    160mm(长)×112mm(宽)×71mm(厚)

  • 可   靠   性:

    MTBF≥10×104h

  • 储 存 容 量:

    128MB FLASH

  • 传 输 接 口:

    3路RS-485、1路USB、1路调制式红外接口、1路GPRS通信接口、1路以太网接口


鼎信II型集中器安装与接线指引

1.集中器接线指引

2. 接线说明

遥信接法:遥信端子共4路,均为有源接点,将外部开关量直接接入相应遥信端子的“+” “-”。

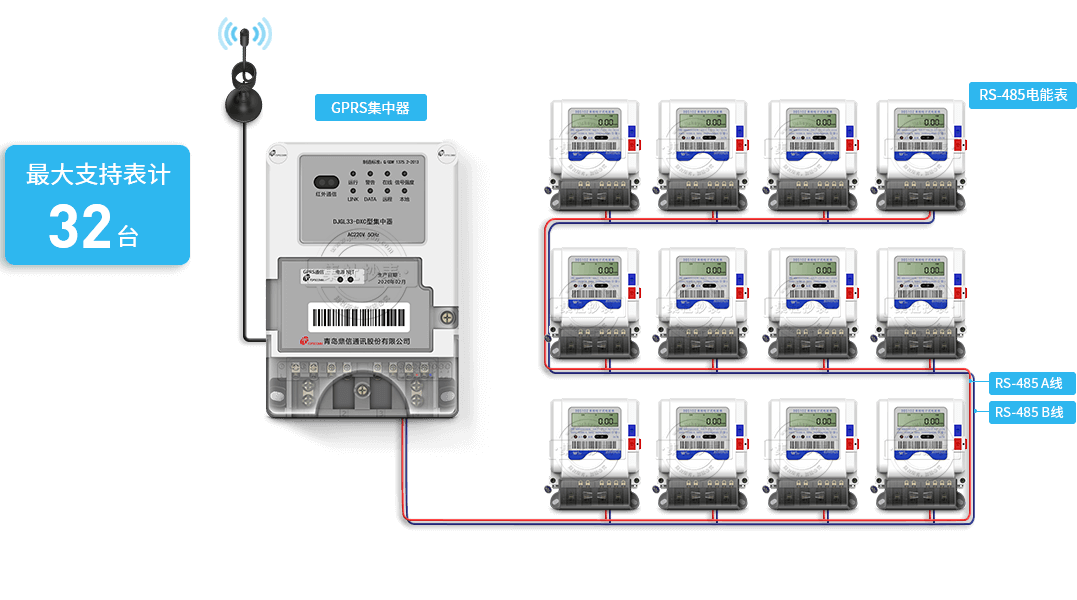

RS485口接法:RS-485包括抄表RS-485I端口、RS-485II端口两种,RS-485I的连接方式如图5.8所示,其中DL/T 645-2007规约的电表波特率为2400bps,DL/T 645-1997规约的电表的波特率为1200bps。

3. 安装环境要求

为保证集抄系统正常运行,避免因环境条件恶劣造成人身和设备伤害。对集中器安装和运行环境的选择,应注意以下几个方面。

(1)避免靠近易燃易爆环境

安装时应注意远离有易燃易爆物体的环境。如天然气,煤气设备,可能产生沼气的沟井,可燃性或易燃性的粉尘等环境。

(2)避免高温高湿环境

集中器安装时,需要考虑运行环境的温度和湿度范围。长期在高温条件下运行,将大幅度缩短设备的使用寿命。

(3)远离高能量电磁环境

超出规定的高能电磁环境,会导致集中器运行异常,甚至发生严重事故。

(4)保证良好的电气环境

良好的电气环境能够保证操作人员安全和集中器的良好运行。安装时应保证各相线接触良好,中性线良好接地。还应注意,使集中器适当离开补偿设备, 以保证良好的载波通信环境。

(5)保证安装位置的机械强度

应保证集中器安装的位置的牢固、稳定和挂点可靠,避免安装位置有机械振动的情况。以保证集中器安全可靠的运行。

常见问题

common problems

问题 1:你们的抄表方案可靠吗?
答:我们的通讯方案采用电力载波方案,也就是国家电网公司、中国南方电网公司采用的通讯方案,通讯硬件设备完全按照国家电网公司并优于国家电网公司标准,比如载波模块我们只选用东软和鼎信载波模块。这两种模块在国内行业的排名分别是第一和第二。
问题 2:数据抄读成功率高吗?
答:我们保证百分之百的成功率,抄表成功率最重要的因素是集中器与电表的距离,电力载波通讯距离理论值是1000米,我们都是严格要求客户按照500米的距离确定集中器的分布位置。另外一个重要因素是硬件的质量,载波模块我们采用的是国内顶级的两家载波模块厂家的产品,电表我们照样是采用国内两家顶级电表厂家的产品,一个是长沙威胜、一个是深圳科陆,这两个厂家分别是国内第一大电表品牌和国内第二大电表品牌。
问题 3:我们怎样收电费?如果通过手机支付宝收电费,钱是直接到谁账上?
答:分两种收费方案,一个是人工收水费,用户将钱交给收费员,收费员将金额输入电脑系统即完成了缴费过程,系统会打印单据和分类记账。另一种收费方式是手机支付宝缴费,用户通过手机支付宝缴费之后,钱直接并完全的实时的划到了物业公司的支付宝账户,中间不经过任何环节。
问题 4:我们需要买服务器吗?
答:不需要,服务器采用阿里云云台服务器,系统采用云台架构。
问题 5:数据怎样上传到服务器?需要流量费吗?

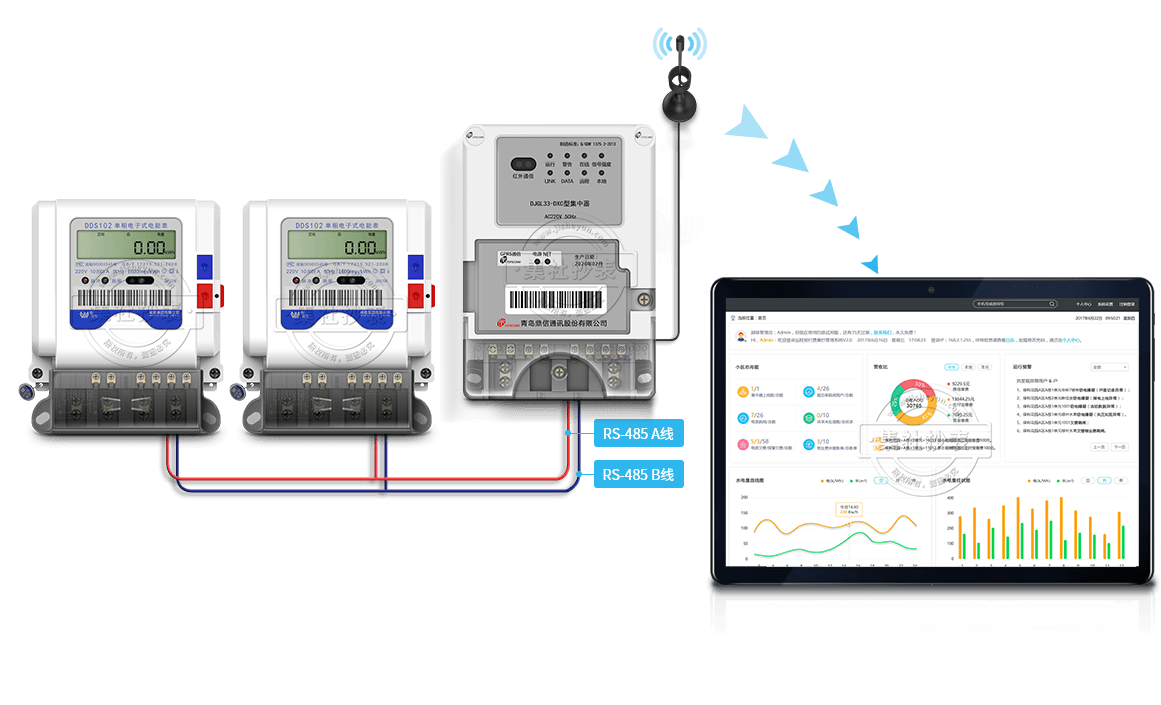

答:电表数据通过集中器上传至阿里云服务器,通讯方式可以采用以太网和GPRS方式,如果采用以太网,可以使用原有网络资源,如果使用GPRS无线方式,数据流量费 每年只需几十元。

我们需要了解的方面

what we need to know

注:我们需要了解的问题有助于我们给您制作项目方案。
  • 有几台变压器台区?

    一个集中器只可以抄读一个变压器台区下的电表,有多个变压器就需要多配集中器。

  • 一个电表箱内有几台电表?

    如果是一个电表箱内只有5台或以上数量的电表,表示电表是集中安装于电表箱内,电表通讯用的载波模块可以共用;如果每台电表都是分散单独安装,电表自身需带载波模块这种方案的成本就会更高一些。

  • 电表的分散距离有多远?

    一个集中器可以管理500米范围以内的电表,需要超过500米,需要多配集中器。

购买保障

1、购买前我们会先安排远程演示,向您讲解我们系统的各项功能,您对我们的软件满意后再洽谈后续事宜。

2、如果您需求的电表数量很大,先购买两台试用一下。您对我们的软件、硬件等整个系统满意后,您再大批量购买,如果您不满意,我们可以一个月之内无条件退款。但前提条件是您必须把电表安装上,并拍图片给我们,这样是为了防止有的同行拿我们的电表和软件在实验室研究完了之后再退给我们。
