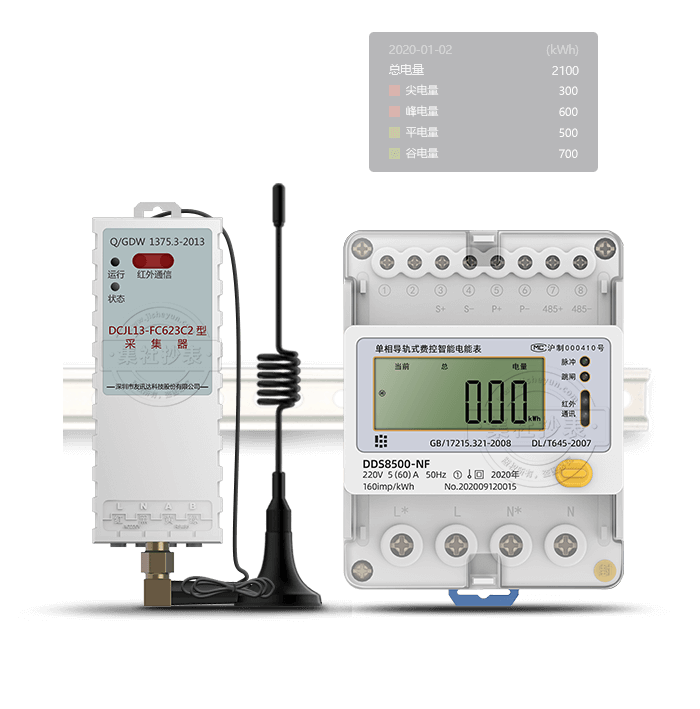

首页 预付费水电表 采集终端 DCJL13-FC623C2远程抄表采集器
远程抄表采集器

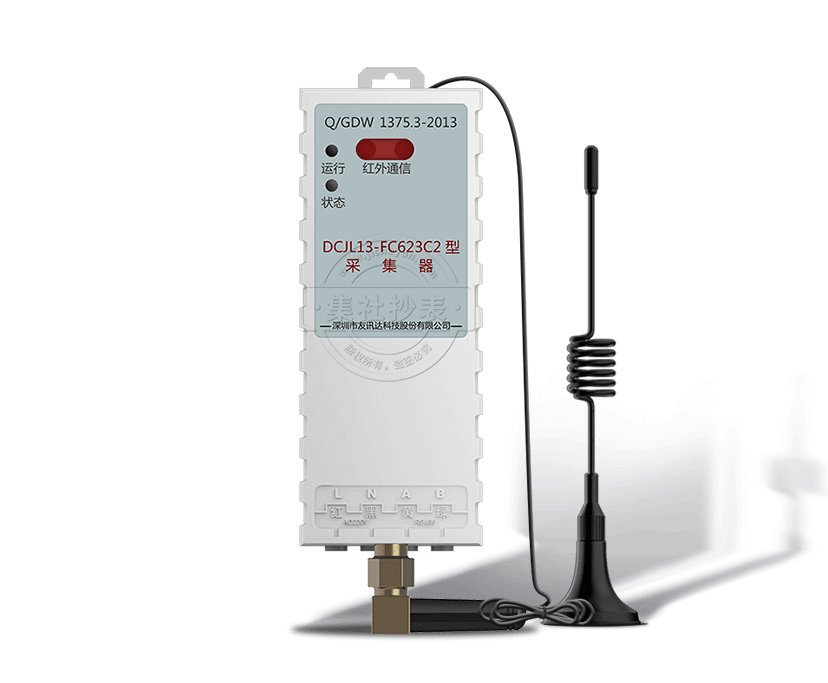

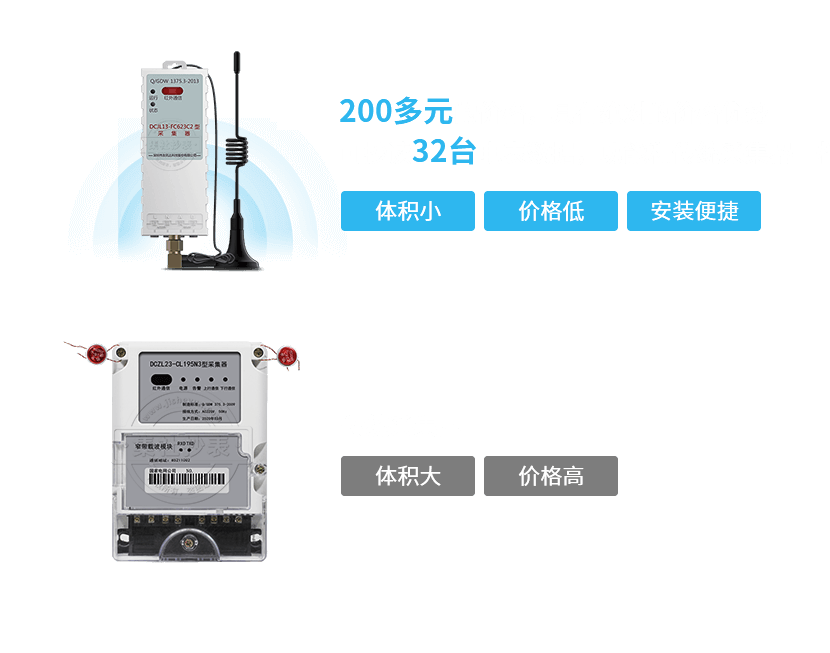

友讯达无线采集器

友讯达无线采集器是将RS485数据转换成微功率无线数据信号的一种转换硬件,采用CFDA无线数据采集系统,CFDA工作于470MHz~510MHz,属于与微功率免申请计量频段,支持评率, 空间复用及跳频技术,采用蜂窝结构的网络组织方式,提高了频率利用效率和网络扩展性。

无线采集器基本参数

序号 项目 指标
1 参数保持 Q/GDW 1374.2-2013
Q/GDW 1375.3-2013
2 电气参数 正常工作电压 C 220V 50Hz
极限工作电压 ±20% Un
消耗功率 有功功率≤ 1.2W 视在功率≤10VA;传输状态功耗量不大于5VA、1W
3 运行环境条件 温度 -40°C~+70°C
湿度 相对湿度≤95°
4 机械性能 冲击(非工作、非包装的情况下) 峰值加速度:250m/s(25g); 持续时间:10ms ; 冲击次数:六个面各
3次,无损坏
振动(非工作、非包装的情况下) 频率范围:10-150Hz ;交越频率:60Hz;f<60Hz时:定振幅0.075mm;
f>60Hz时:定加速度10m/s(1.0g);扫描循环次数:每轴线20次无损坏
5 电磁兼容 静电放电 8KV
快速脉冲群 4KV(电源回路)/1KV(信号回路)
浪涌 4KV
6 安全性能 冲击电压 6KV
工频耐压 2KV
7 通信方案 下行RS485 通信规约:DL/T 645规约
上行微功率无线 调制方式 GFSK
工作频率 无线计量频段
ERP有效发射功率 <17dBm
数据速率 10Kbps
接收灵敏度 -108dBm(10Kbps)
8 停电指标 参数保持 10年以上
9 外形尺寸 10mm(长)×40mm(宽)×50mm(厚)

产品参数

品牌电表+自组网技术+云台系统

功能特点

  • 下 行 通 讯:

    RS-485通讯接口采集电表数据,可支持采集32台电表

  • 上 行 通 讯:

    通过微功率无线信号与电表集中器通信,无需另外布线

  • 频 率 范 围:

    50HZ,允许偏差-6%~+2%

  • 导轨式安装:

    导轨安装式结构设计,体积轻巧

  • 抄 表 规 约:

    DL/T645-1997 DL/T645-2007CJ/T 188-204

  • 外 形 尺 寸:

    100mm×40mm×50mm

  • 传 输 接 口:

    1路载波通信接口,1路抄表接口,1路红外维护接口

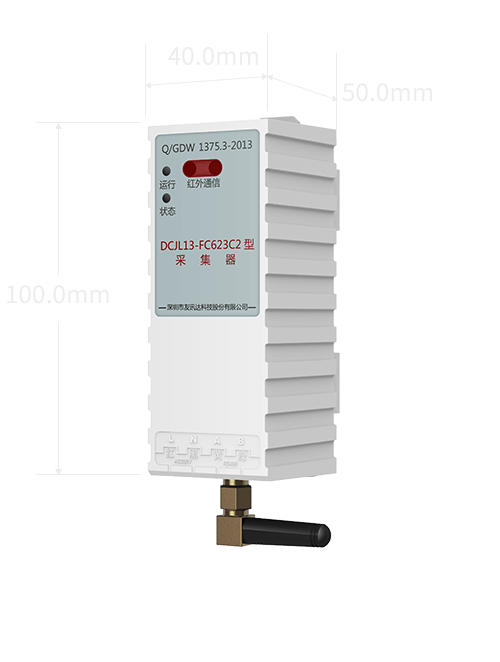

友讯达采集器DCJL13-FC623C2外形尺寸图

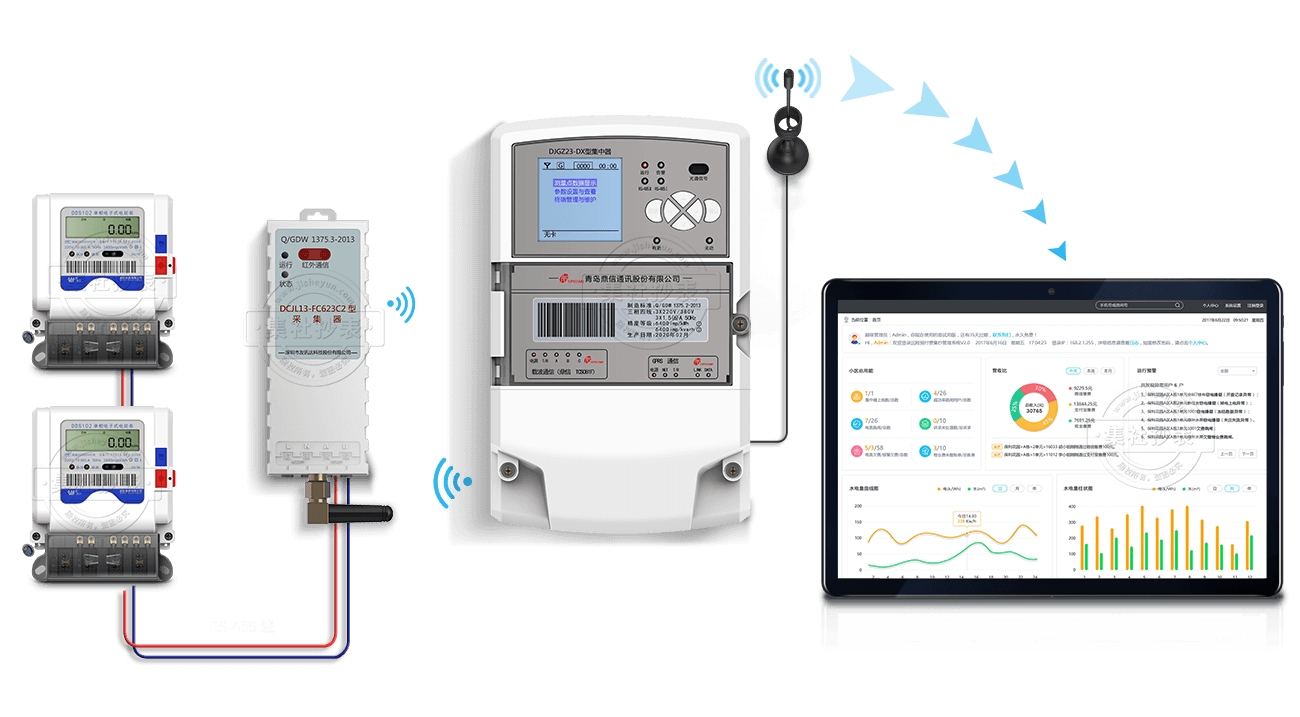

无线采集器安装与接线

1. 单表模式

该模式下采集器只能和一块电表通过 485 电缆连接,采集器上电后等待 6 秒钟会通过 645帧试探电表地址,如果电表地址试探成功会使用电表地址作为网络通信的 MAC 地址,在此

种工作模式下安装的采集器不需要记录采集器本身的地址,只需要记录电表地址并且下发到管理终端中就可以进行组网和抄表操作。

采集器关联电表的具体过程如下:

采集器在试探电表地址的时候,数据格式固定使用 8E1(1 个起始位、8 个数据位、1 个偶校验位、1 个停止位),试探电表地址的顺序为:300bps 07 规约 、 300bps 97 规约、1200bps 07 规约 、1200bps 97 规约 、2400bps 07 规约 、2400bps 97 规约 、4800bps 07 规约 、4800bps 97 规约、9600bps 07 规约 、9600bps 97 规约。当在某个波特率下面收到电能表正确的应答帧后,即可确定电能表的地址,当前串口通信速率,以及通信规约格式,采集器会保存这些信息,在抄表时使用。

DL/T 645-2007 规约试探命令:0xFE FE FE FE 68 AA AA AA AA AA AA 68 13 00 DF 16

DL/T 645-1997 规约试探命令:0xFE FE FE FE 68 99 99 99 99 99 99 68 01 02 43 C3 6F 16

采集器下发命令后,电表正确的响应命令应该在 600ms 以内完成,如果超过 600ms 没有应答,则认为当前命令没有响应,继续进行试探操作。当试探地址完成两轮后,仍然没有收到正确应答时,则判断通信异常,电表地址关联失败,采集器会间隔 20 分钟重启再次进行关联。

2. 采集器模式

工作在采集器模式时使用自己的出厂地址来进行网络通信,在安装过程中需要将采集器和电表的地址分别记录然后下载到管理终端中进行组网和抄表,在此模式下采集器带表数量可以为 1-32 块之间,实际带表数量见合同。

采集器正常工作后收到空中的抄表命令会根据数据规约类型来确定默认的输出波特率,DL/T 645-1997 规约默认波特率为 1200bps,DL/T 645-2007 规约默认波特率为 2400bps,默认输出波特率可以设置。

注意:FC-623C2 只能工作于其中一种模式。在订货和合同中间应该注明工作模式、默认抄表波特率和最大带表的数量以便生产和发货。

3. 安装说明

将采集器安装在室内通风干燥的地方,确保安装使用安全、可靠,在有污秽或可能损坏采集器的场所,采集器应用保护柜保护。

采集器上部有挂钩螺钉孔和卡口,可使用螺钉或导轨固定,将底座固定在坚固、耐火、不易震动的物体上。

常见问题

common problems

问题 1:你们的抄表方案可靠吗?
答:我们的通讯方案采用电力载波方案,也就是国家电网公司、中国南方电网公司采用的通讯方案,通讯硬件设备完全按照国家电网公司并优于国家电网公司标准,比如载波模块我们只选用东软和鼎信载波模块。这两种模块在国内行业的排名分别是第一和第二。
问题 2:数据抄读成功率高吗?
答:我们保证百分之百的成功率,抄表成功率最重要的因素是集中器与电表的距离,电力载波通讯距离理论值是1000米,我们都是严格要求客户按照500米的距离确定集中器的分布位置。另外一个重要因素是硬件的质量,载波模块我们采用的是国内顶级的两家载波模块厂家的产品,电表我们照样是采用国内两家顶级电表厂家的产品,一个是长沙威胜、一个是深圳科陆,这两个厂家分别是国内第一大电表品牌和国内第二大电表品牌。
问题 3:我们怎样收电费?如果通过手机支付宝收电费,钱是直接到谁账上?
答:分两种收费方案,一个是人工收水费,用户将钱交给收费员,收费员将金额输入电脑系统即完成了缴费过程,系统会打印单据和分类记账。另一种收费方式是手机支付宝缴费,用户通过手机支付宝缴费之后,钱直接并完全的实时的划到了物业公司的支付宝账户,中间不经过任何环节。
问题 4:我们需要买服务器吗?
答:不需要,服务器采用阿里云云台服务器,系统采用云台架构。
问题 5:数据怎样上传到服务器?需要流量费吗?
答:电表数据通过集中器上传至阿里云服务器,通讯方式可以采用以太网和GPRS方式,如果采用以太网,可以使用原有网络资源,如果使用GPRS无线方式,数据流量费 每年只需几十元。

我们需要了解的方面

what we need to know

注:我们需要了解的问题有助于我们给您制作项目方案。
  • 有几台变压器台区?

    一个集中器只可以抄读一个变压器台区下的电表,有多个变压器就需要多配集中器。

  • 一个电表箱内有几台电表?

    如果是一个电表箱内只有5台或以上数量的电表,表示电表是集中安装于电表箱内,电表通讯用的载波模块可以共用;如果每台电表都是分散单独安装,电表自身需带载波模块这种方案的成本就会更高一些。

  • 电表的分散距离有多远?

    一个集中器可以管理500米范围以内的电表,需要超过500米,需要多配集中器。

购买保障

1、购买前我们会先安排远程演示,向您讲解我们系统的各项功能,您对我们的软件满意后再洽谈后续事宜。

2、如果您需求的电表数量很大,先购买两台试用一下。您对我们的软件、硬件等整个系统满意后,您再大批量购买,如果您不满意,我们可以一个月之内无条件退款。但前提条件是您必须把电表安装上,并拍图片给我们,这样是为了防止有的同行拿我们的电表和软件在实验室研究完了之后再退给我们。
