远程抄表转换器

捷先数码数据转换器

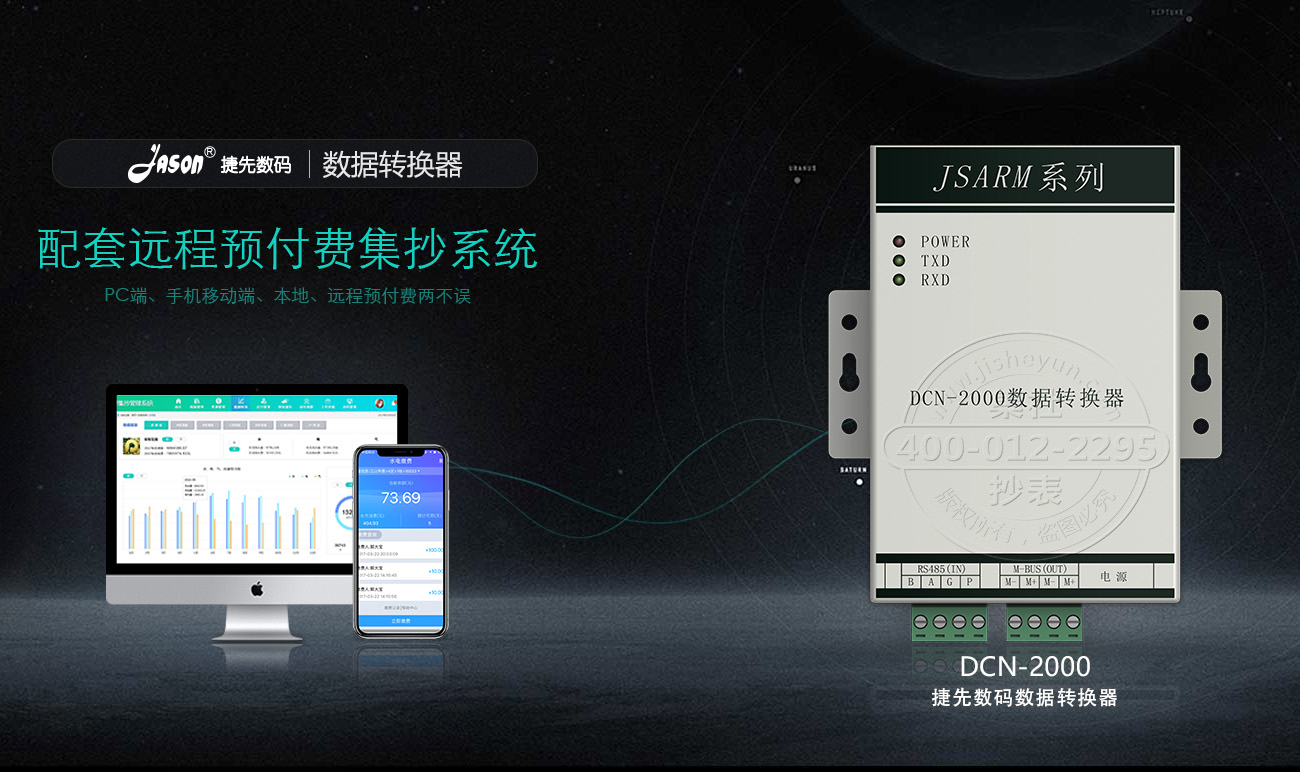

DCN-2000 数据转换器应用于集社预付费远程抄表系统的专用设备,同时也作为测试调试工具。
其内部电路能自动感知数据流方向,对信号进行放大、增强,延长了数据线的通讯距离,有效提高了设备的负载能力。

DCN-2000数据转换器功能特点

通道输出扩展
通道输出扩展,在网络数据传输时,为表单元提供电源及通讯通道
通信信号放大
对通信链路的信号进行放大,延长网络传输距离及增加网络负载能力

产品参数

品牌电表+自组网技术+云台系统

主要参数

  • 工 作 电 源:

    12VDC 2A

  • 工 作 环 境:

    温度:-20℃~55℃;湿度:5~ 95%RH

  • 通 信 方 式:

    上行:RS485;下行:M-BUS

  • 保 护 等 级:

    接口每线600W的雷击浪涌保护

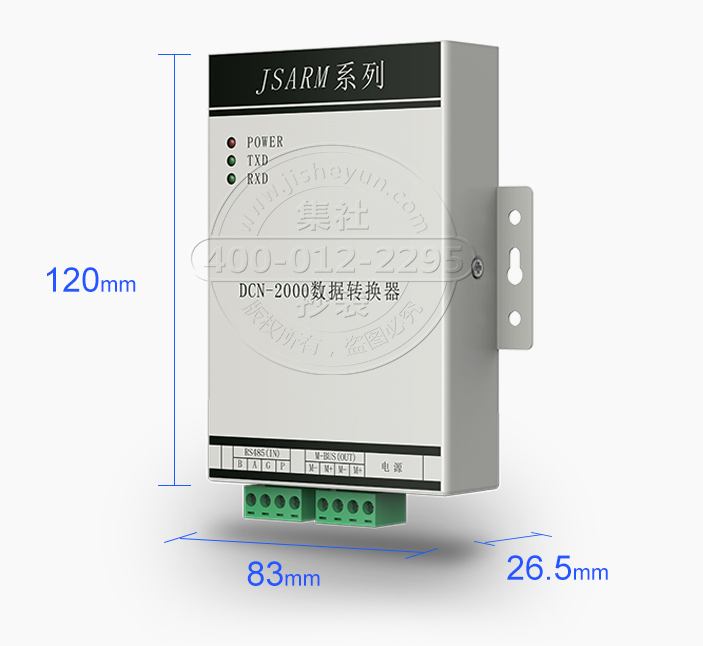

  • 外 形 尺 寸:

    120mm×83mm×26.5mm

  • 静 态 电 流:

    ≤60mA

  • 带 表 数 量:

    ≤65@1.5mA

  • 负 载 能 力:

    ≤150mA@28V


DCN-2000数据转换器安装与接线

1. 接线图

2. 安装使用

1、转换器采用壁挂式安装,两侧有两个固定孔,可直接固定于墙体表面;

2、转换器室外安装时,应配置室外防护箱,应选择不被雨淋、不被强光直射的地方,安装位置应低于防雷网;

3、转换器应选取在计量表相对集中的位置进行安装;

4、转换器供电应稳定,避免因供电中断导致的数据无法抄收。数据线应选用2×0.5mm2或者更粗的线材;

5、转换器接通12V直流电后,工作指示灯点亮,转换器开始正常工作;

6、转换器具有数据发送和接收的通讯指示灯,有数据通讯时,通讯指示灯点亮;

7、转换器支持USB数据接口,可单机与电脑连接通讯。

常见问题

common problems

问题 1:你们的抄表方案可靠吗?
答:我们的通讯方案采用电力载波方案,也就是国家电网公司、中国南方电网公司采用的通讯方案,通讯硬件设备完全按照国家电网公司并优于国家电网公司标准,比如载波模块我们只选用东软载波模块。这两种模块在国内行业的排名分别是第一和第二。
问题 2:数据抄读成功率高吗?
答:我们保证百分之百的成功率,抄表成功率最重要的因素是集中器与电表的距离,电力载波通讯距离理论值是1000米,我们都是严格要求客户按照500米的距离确定集中器的分布位置。另外一个重要因素是硬件的质量,载波模块我们采用的是国内顶级的两家载波模块厂家的产品,电表我们照样是采用国内两家顶级电表厂家的产品,一个是长沙威胜、一个是深圳科陆,这两个厂家分别是国内第一大电表品牌和国内第二大电表品牌。
问题 3:我们怎样收电费?如果通过手机支付宝收电费,钱是直接到谁账上?
答:分两种收费方案,一个是人工收水费,用户将钱交给收费员,收费员将金额输入电脑系统即完成了缴费过程,系统会打印单据和分类记账。另一种收费方式是手机支付宝缴费,用户通过手机支付宝缴费之后,钱直接并完全的实时的划到了物业公司的支付宝账户,中间不经过任何环节。
问题 4:我们需要买服务器吗?
答:不需要,服务器采用阿里云云台服务器,系统采用云台架构。
问题 5:数据怎样上传到服务器?需要流量费吗?
答:电表数据通过集中器上传至阿里云服务器,通讯方式可以采用以太网和GPRS方式,如果采用以太网,可以使用原有网络资源,如果使用GPRS无线方式,数据流量费 每年只需几十元。

我们需要了解的方面

what we need to know

注:我们需要了解的问题有助于我们给您制作项目方案。
  • 有几台变压器台区?

    一个集中器只可以抄读一个变压器台区下的电表,有多个变压器就需要多配集中器。

  • 一个电表箱内有几台电表?

    如果是一个电表箱内只有5台或以上数量的电表,表示电表是集中安装于电表箱内,电表通讯用的载波模块可以共用;如果每台电表都是分散单独安装,电表自身需带载波模块这种方案的成本就会更高一些。

  • 电表的分散距离有多远?

    一个集中器可以管理500米范围以内的电表,需要超过500米,需要多配集中器。

购买保障

1、购买前我们会先安排远程演示,向您讲解我们系统的各项功能,您对我们的软件满意后再洽谈后续事宜。

2、如果您需求的电表数量很大,先购买两台试用一下。您对我们的软件、硬件等整个系统满意后,您再大批量购买,如果您不满意,我们可以一个月之内无条件退款。但前提条件是您必须把电表安装上,并拍图片给我们,这样是为了防止有的同行拿我们的电表和软件在实验室研究完了之后再退给我们。
